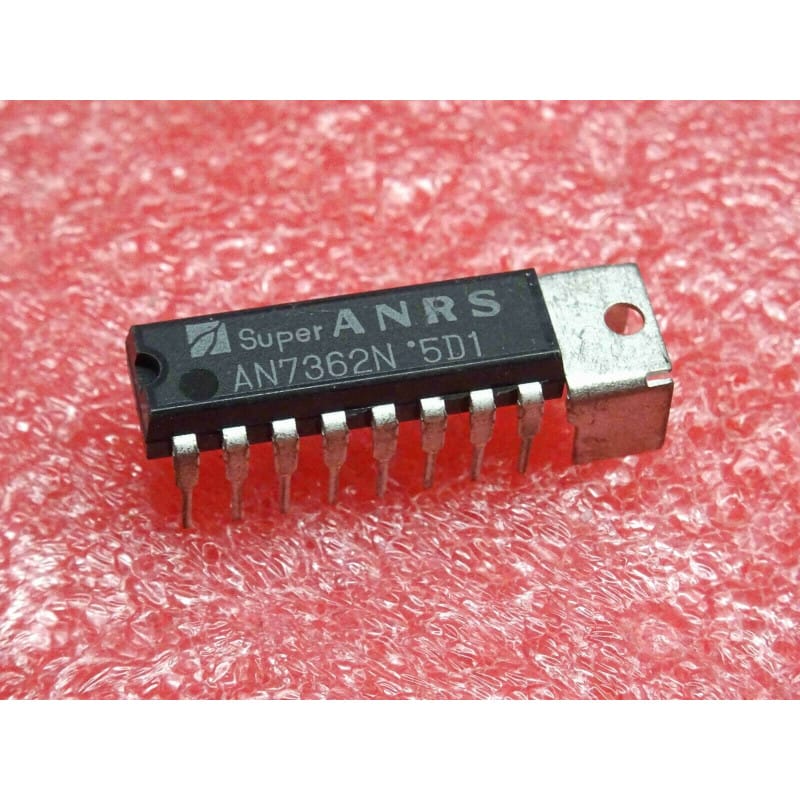

L' AN7362N (souvent écrit ci AN 7362 N, ic AN7362N) est un circuit intégré analogique et linéaire spécialisé, fabriqué par Panasonic (Matsushita) en collaboration ou sous licence de Victor Company of Japan (JVC).
Ce composant est spécialement conçu pour intégrer le système de réduction de bruit dynamique propriétaire Super ANRS (Automatic Noise Reduction System développé par JVC). Utilisé dans les platines hifi cassettes haut de gamme, les enregistreurs magnétiques et certains équipements vidéo analogiques des années 1970 et 1980, le Super ANRS étend l'ANRS classique : en plus de réduire le souffle en haute fréquence à faible niveau sonore, il intègre une compression/extension dynamique des hautes fréquences à forte amplitude pour éviter la saturation de la bande magnétique. Le boîtier AN7362N regroupe la logique analogique, les filtres et les étages de détection nécessaires à ce traitement.
Fabricant : Panasonic / Matsushita (Développement d'origine JVC / Victor).
Fonction : Système de réduction de bruit dynamique et d'extension de dynamique (Super ANRS).
Compatibilité : Traitement descendant compatible en lecture avec le standard Dolby B (l'ANRS classique offre une courbe de réponse quasi identique au Dolby B, tandis que le Super ANRS ajoute la prévention de saturation à haut niveau).
Signification de la référence :
AN7362 : Référence de base de la gamme de circuits de traitement audio et de réduction de bruit de Panasonic.
-N : Suffixe désignant le format de boîtier plastique moulé traversant.
Performances clés :
Réduction de souffle (Basse amplitude) : Atténue le bruit de fond de bande (tape hiss) jusqu'à 10 dB dans les hautes fréquences.
Extension de dynamique (Haute amplitude) : Évite la saturation et la compression par la bande des signaux aigus à fort niveau en enregistrement, puis rétablit la réponse linéaire en lecture.
Repérage et Broches Clés :
Repérage : L'orientation du boîtier est repérée par une encoche en demi-cercle, un point gravé ou une encoche sur le corps du composant.
Environnement : Ce circuit est implanté sur la carte préamplificateur/traitement audio de la platine cassette, entouré de condensateurs Mylar/film de précision pour les filtres de détection de fréquence, de trimmers d'étalonnage du niveau ANRS et de commutateurs d'enclenchement (Mode Record / Playback / Bypass).
Diagnostic Express (Absence de son en mode Super ANRS, pompage audio ou distorsion) :
Symptômes Courants en Atelier :
Son étouffé, perte totale des aigus ou effet de "pompage" de la dynamique lors de l'enclenchement du Super ANRS : dérive des condensateurs chimiques de couplage/filtrage dans la boucle de détection du niveau d'enveloppe.
Canal muet ou coupure du signal audio uniquement lorsque la fonction ANRS/Super ANRS est activée : commutateur interne de Bypass HS ou circuit intégré endommagé sur le canal concerné.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : Vérifier la présence et la stabilité de la tension continue d'alimentation sur la broche Vcc du circuit par rapport à la masse.
Contrôle du niveau de référence (ANRS Calibration Level) : S'assurer de la conformité du niveau du signal d'entrée par rapport au niveau standard de calibration de la bande (souvent mesuré à 400 Hz / niveau Dolby/ANRS standard à 200 nWb/m).
Recommandations de Montage :
Symétrie des canaux : En cas de révision complète d'une platine stéréo, surveiller attentivement l'état des condensateurs électrochimiques associés aux deux puces AN7362N (canal gauche et canal droit) pour maintenir une réponse en fréquence et un seuil de déclenchement rigoureusement identiques sur les deux canaux.
