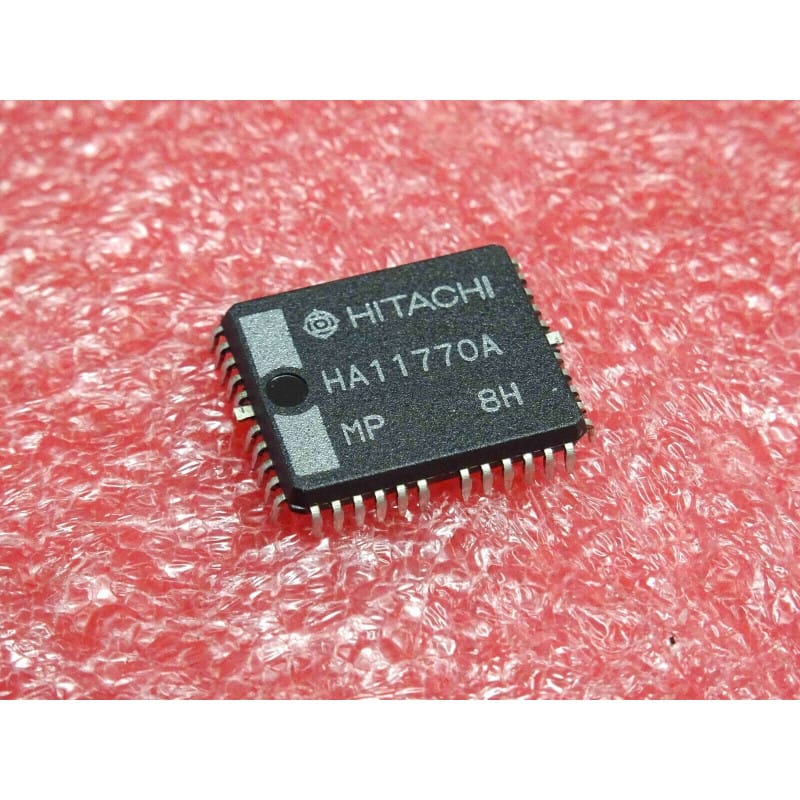

L' HA11770AMP (souvent écrit ci HA 11770 AMP, ic HA11770AMP ou abrégé en HA11770A) est un circuit intégré analogique et linéaire, fabriqué historiquement par Hitachi.
Ce composant est conçu pour assurer des fonctions d'amplification de puissance ou de traitement de signaux spécifiques au sein des équipements électroniques grand public de l'ère analogique (notamment dans les platines audio/vidéo ou les châssis de téléviseurs et magnétoscopes). Il intègre les étages nécessaires pour délivrer un signal amplifié stable tout en assurant une bonne restitution dynamique.
Fabricant : Hitachi.
Fonction : Amplificateur intégré / Circuit de puissance ou de traitement analogique.
Signification de la référence :
HA11770 : Référence de base de la gamme de circuits intégrés analogiques de Hitachi.
-A / -AMP : Suffixes désignant la révision du circuit ainsi que l'optimisation de l'étage de sortie ou du type de boîtier pour l'amplification.
Performances clés :
Linéarité et robustesse : Conçu pour supporter les exigences des étages de commande ou de puissance des platines analogiques d'époque.
Repérage et Broches Clés :
Repérage : L'orientation et la position de la broche 1 sont indiquées par un point gravé, un méplat ou une encoche sur le corps du boîtier.
Environnement : Ce circuit est implanté sur la carte principale ou sur le module d'amplification, entouré de condensateurs de découplage, de résistances de polarisation et de composants de filtrage d'alimentation.
Diagnostic Express (Absence de signal ou distorsion) :
Symptômes Courants en Atelier :
Absence totale de signal en sortie ou mise en sécurité de l'étage : composant détruit suite à une surintensité ou un court-circuit sur la charge.
Distorsion prononcée ou surchauffe anormale du boîtier : vieillissement des condensateurs électrochimiques de liaison ou de filtrage situés à proximité immédiate.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : Vérifier la présence et la stabilité de la tension continue d'alimentation sur la broche Vcc dédiée par rapport à la masse.
Contrôle du signal : Observer à l'oscilloscope la présence du signal sur les broches d'entrée et vérifier l'intégrité du signal amplifié ou traité sur les sorties.
Recommandations de Montage :
Précautions de soudage : Utilisez un fer à souder à température régulée et veillez à respecter les impératifs thermiques d'origine (notamment l'utilisation éventuelle de pâte thermique ou d'un dissipateur si le boîtier comporte une semelle de refroidissement) pour garantir la longévité du composant.
