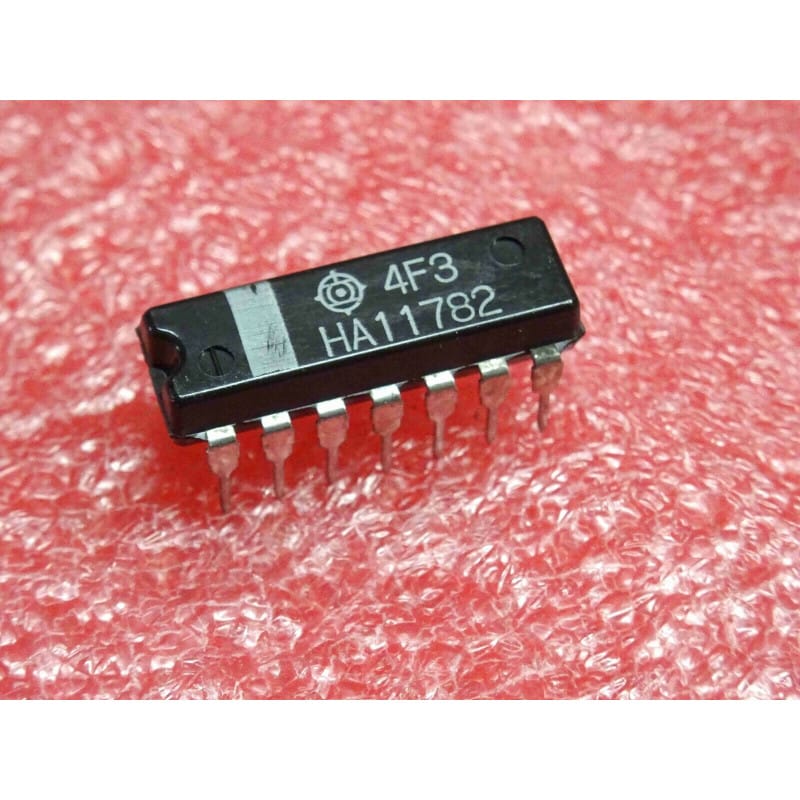

L' HA11782 (souvent écrit ci HA 11782, ic HA11782) est un circuit intégré analogique et linéaire audio, fabriqué historiquement par Hitachi.
Ce composant est conçu pour assurer la préamplification des signaux de très faible niveau issus des têtes de lecture magnétiques (2-channel head pre-amplifier) dans les platines magnétophones, les enregistreurs de salon ou les équipements audio analogiques. Il intègre deux canaux indépendants optimisés pour offrir un rapport signal sur bruit élevé et une distorsion minimale lors de la lecture des bandes magnétiques. Il est logé dans un boîtier en plastique à double rangée de broches de type DIP-14 (Dual In-line Package à 14 broches traversantes).
Fabricant : Hitachi.
Fonction : Préamplificateur de tête magnétique double canal (2-Channel Head Pre-amplifier / Stéréo).
Boîtier : DIP-14 (Plastic Dual In-line Package à 14 broches traversantes).
Signification de la référence :
HA11782 : Référence de base de la gamme de circuits intégrés audio spécialisés de Hitachi.
Performances clés :
Faible bruit d'entrée : Conçu pour s'interfacer directement avec les têtes de lecture inductives sans dégrader la dynamique du signal.
Égalisation intégrée ou périphérique : Prend en charge les réseaux de correction de courbe de réponse adaptés à la vitesse et au type de support magnétique.
Repérage et Broches Clés (Boîtier DIP-14) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut).
Environnement : Ce circuit est implanté sur la carte préamplificateur audio, étroitement entouré des condensateurs de liaison d'entrée, des réseaux de contre-réaction (résistances et condensateurs définissant la courbe d'égalisation) et des condensateurs de découplage de l'alimentation.
Diagnostic Express (Souffle excessif, bourdonnement ou perte d'un canal en lecture) :
Symptômes Courants en Atelier :
Absence totale de son ou saturation anormale en provenance de la lecture de la bande sur l'un des canaux : circuit intégré préamplificateur détruit suite à une surtension ou une décharge électrostatique.
Souffle permanent, craquements localisés ou ronflement prononcé : vieillissement des condensateurs électrochimiques de liaison ou de filtrage d'alimentation situés à proximité immédiate du boîtier.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : Vérifier la présence et la stabilité de la tension continue d'alimentation sur la broche Vcc dédiée du boîtier DIP-14 par rapport à la masse.
Contrôle du signal : Observer à l'oscilloscope la présence du signal de faible amplitude issu de la tête magnétique sur les broches d'entrée et vérifier l'intégrité du signal préamplifié sur les broches de sortie de chaque canal.
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe à 14 broches est vivement conseillée pour le remplacement de ce circuit sur les cartes anciennes, évitant ainsi d'exposer les pistes fragiles du circuit imprimé à une surchauffe excessive lors du soudage.
