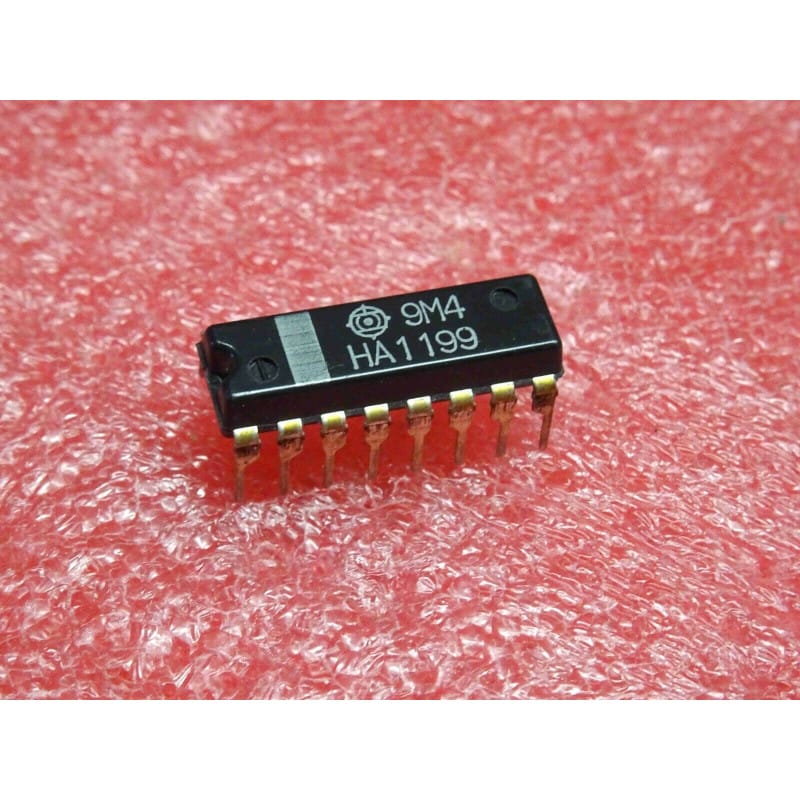

L' HA1199 (souvent écrit ci HA 1199, ic HA1199) est un circuit intégré analogique et linéaire spécialisé, fabriqué historiquement par Hitachi.
Ce composant est conçu pour assurer les fonctions de réception AM (AM Tuner for Car Radio) spécifiquement adaptées aux contraintes des environnements embarqués. Il intègre sur une même puce les étages d'amplification RF/FI, le mélangeur et l'oscillateur local nécessaires pour traiter les bandes de fréquences AM dans les récepteurs automobiles, qui doivent faire face aux variations rapides de champ et aux parasites électriques inhérents aux véhicules. Il est logé dans un boîtier en plastique à double rangée de broches de type DIP-16 (Dual In-line Package à 16 broches traversantes).
Fabricant : Hitachi.
Fonction : Tuner et processeur de signal AM pour autoradio (AM Radio Receiver System / Car Radio Tuner).
Boîtier : DIP-16 (Plastic Dual In-line Package à 16 broches traversantes).
Signification de la référence :
HA1199 : Référence de base de la gamme de circuits intégrés radiofréquence et analogiques de Hitachi.
Performances clés :
Robustesse embarquée : Conçu pour tolérer les fluctuations de la tension de batterie et rejeter efficacement les parasites transitoires de l'environnement automobile.
Intégration radio AM : Centralise la chaîne superhétérodyne AM pour garantir une sensibilité et une stabilité de réception accrues en mouvement.
Repérage et Broches Clés (Boîtier DIP-16) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut).
Environnement : Ce circuit est implanté sur la carte tuner de l'autoradio, entouré des transformateurs FI spécifiques, des condensateurs d'accord, des selfs blindées et des composants de découplage d'alimentation renforcés contre les parasites.
Diagnostic Express (Absence de réception AM ou grésillements constants) :
Symptômes Courants en Atelier :
Silence total sur la gamme AM ou impossibilité de verrouiller une station malgré un amplificateur BF opérationnel : circuit intégré tuner détruit suite à une surtension sur la ligne d'alimentation du véhicule.
Réception étouffée, bruits parasites continus ou sensibilité très dégradée : dérive des filtres FI céramiques ou vieillissement des condensateurs électrochimiques de filtrage périphériques.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : Vérifier la présence et la stabilité de la tension continue d'alimentation sur la broche Vcc dédiée du boîtier DIP-16 par rapport à la masse (en prêtant attention aux résistances ou diodes de protection d'entrée typiques des montages automobiles).
Contrôle du signal : Observer la présence du signal FI aux bornes des transformateurs intermédiaires et vérifier la tension de commande automatique de gain (CAG) pour valider le comportement de la chaîne réceptrice.
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe à 16 broches est vivement conseillée pour le remplacement de ce circuit sur les cartes anciennes, évitant ainsi d'exposer les pistes fragiles du circuit imprimé à une surchauffe excessive lors du soudage.
