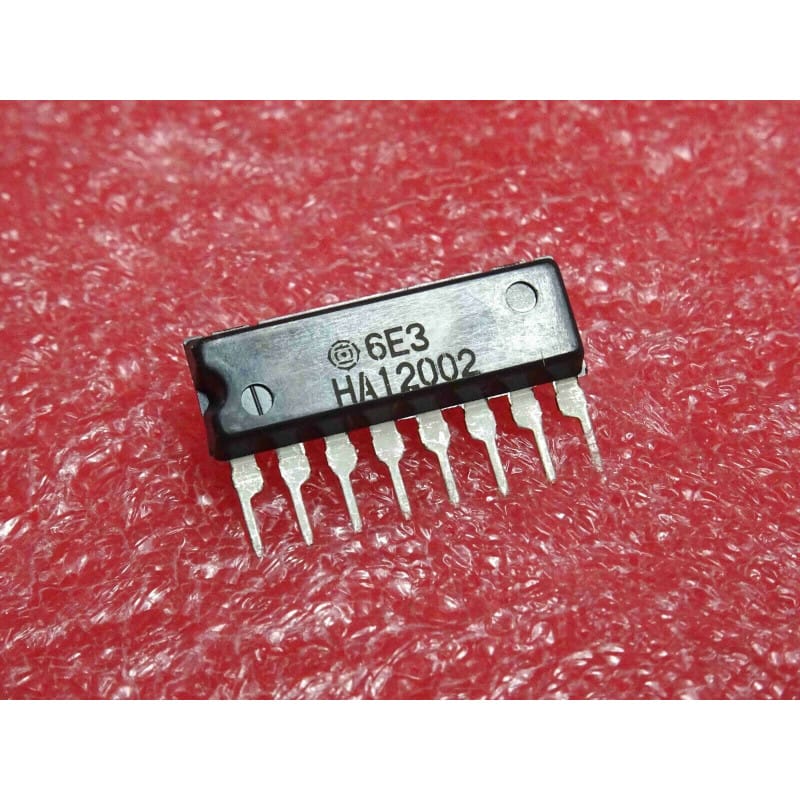

L' HA12002 (souvent écrit ci HA 12002, ic HA12002) est un circuit intégré analogique et linéaire spécialisé, fabriqué historiquement par Hitachi.
Ce composant est conçu pour assurer la fonction de protection des haut-parleurs et de l'amplificateur de puissance (Protector of Speaker & Power Amplifier) dans les chaînes hi-fi, les amplificateurs audio de salon et les équipements de sonorisation. Il surveille en permanence la présence éventuelle d'une tension continue (offset DC) en sortie des canaux d'amplification, les surintensités ou les risques de court-circuit pour déclencher instantanément un relais de coupure et préserver les haut-parleurs d'une destruction thermique ou mécanique. Il est logé dans un boîtier SIL-8 (Single In-line Package à 8 broches alignées en une seule rangée).
Fabricant : Hitachi.
Fonction : Circuit de protection pour haut-parleurs et amplificateurs audio (Speaker Protector IC).
Boîtier : SIL-8 (Single In-line Package à 8 broches en ligne).
Signification de la référence :
HA12002 : Référence de base de la gamme de circuits de protection et de contrôle audio de Hitachi.
Performances clés :
Détection de tension continue (DC) : Identifie la moindre fuite de courant continu sur les sorties audio avant qu'elle n'endommage les bobines des enceintes acoustiques.
Temporisation à l'allumage : Intègre généralement une fonction de retard à l'enclenchement (muting / turn-on delay) pour éliminer les bruits parasites de "ploc" dans les enceintes lors de la mise sous tension de l'amplificateur.
Repérage et Broches Clés (Boîtier SIL-8) :
Repérage : La broche 1 est repérée par un point ou un détrompeur sur le corps du boîtier (située à l'extrême gauche lorsque la face marquée est face à vous et les broches orientées vers le bas).
Environnement : Ce circuit est implanté sur la carte de protection des sorties ou sur le circuit imprimé principal de l'amplificateur de puissance, à proximité immédiate du relais de découplage des enceintes, des résistances de mesure de courant et des condensateurs de temporisation.
Diagnostic Express (Absence de son, relais qui ne claque pas ou protection permanente) :
Symptômes Courants en Atelier :
Le relais de sortie ne s'active jamais (pas de clic audible quelques secondes après l'allumage) et le son ne sort pas des enceintes : circuit de protection enclenché en raison d'une véritable panne d'offset DC sur l'amplificateur de puissance, ou circuit HA12002 défectueux.
Le relais oscille ou saute de manière intempestive : vieillissement des condensateurs électrochimiques de filtrage ou de temporisation associés au circuit de protection.
Mesures sous tension (au multimètre) :
Contrôle de l'alimentation : Vérifier la présence et la stabilité de la tension continue d'alimentation sur la broche Vcc dédiée du boîtier SIL-8 par rapport à la masse.
Contrôle des entrées de détection : Mesurer les tensions continues présentes sur les broches de détection de canal (qui doivent être normalement très proches de 0V en l'absence de défaut). Si une tension DC significative est mesurée, le problème provient de l'étage d'amplification de puissance en amont.
Recommandations de Montage :
Précautions de soudage : En raison de l'alignement en une seule rangée des 8 broches (SIL-8) et de la sensibilité de l'environnement de puissance, utilisez un fer à souder à température régulée et vérifiez l'absence de micro-coupures de pistes sur le circuit imprimé lors du remplacement.
