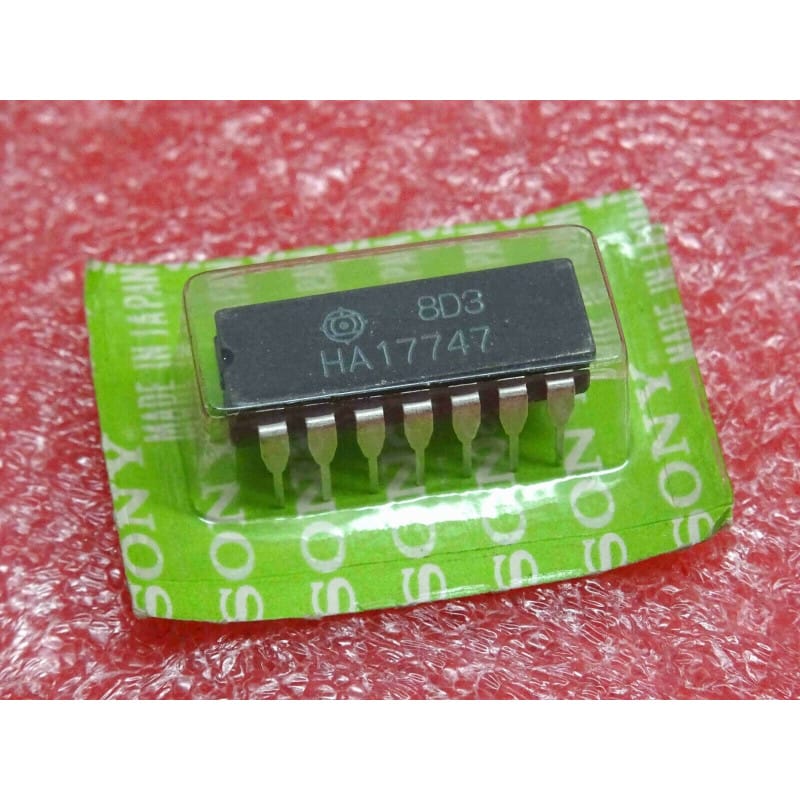

L' HA17747 (souvent écrit ci HA 17747, ic HA17747) est un circuit intégré analogique et linéaire, fabriqué historiquement par Hitachi et référencé dans les nomenclatures techniques de certains constructeurs audio (notamment sous le code Sony 8-759-377-47).
Ce composant intègre un double amplificateur opérationnel (Dual Operational Amplifier) doté d'une compensation de phase interne (dual internal phase compensation). Cette architecture interne simplifie la mise en œuvre du circuit dans les montages analogiques en s'affranchissant de composants externes de stabilisation, tout en garantissant une excellente immunité contre les oscillations parasites. Il est idéal pour les étages de traitement du signal, de filtrage actif ou de préamplification dans les équipements hi-fi et audio de salon.
Fabricant d'origine : Hitachi (Référencé également sous la part list Sony 8-759-377-47).
Fonction : Double amplificateur opérationnel à compensation de phase interne (Dual Op-Amp).
Signification de la référence :
HA17747 : Référence de base de la gamme de circuits intégrés linéaires et amplificateurs opérationnels de Hitachi.
Performances clés :
Compensation interne : Stabilité inconditionnelle en configuration de gain unitaire sans nécessiter de réseau de compensation externe.
Faible bruit et haute linéarité : Conçu pour traiter les signaux analogiques de faible et moyen niveau avec un taux de distorsion minimal.
Repérage et Broches Clés :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut).
Environnement : Ce circuit est implanté sur les cartes de traitement du signal, les filtres actifs ou les étages de correction de tonalité/préamplification de l'appareil, entouré de résistances de précision et de condensateurs de liaison.
Diagnostic Express (Distorsion, perte de signal ou offset anodin) :
Symptômes Courants en Atelier :
Perte de signal ou distorsion prononcée sur l'un des deux canaux gérés par le circuit : amplificateur opérationnel endommagé suite à une surtension ou une fausse manipulation sur les pistes.
Bruit de fond permanent (souffle ou ronflement localisé) : vieillissement des condensateurs électrochimiques de découplage d'alimentation situés à proximité immédiate du boîtier.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : Vérifier la présence et la stabilité des tensions d'alimentation symétriques (ou simples selon le montage) sur les broches Vcc+ et Vcc- (ou masse) du boîtier par rapport à la référence.
Contrôle des entrées/sorties : Mesurer les tensions continues sur les entrées inverseuses et non-inverseuses (qui doivent être très proches de 0V ou du potentiel de référence du point milieu) et vérifier l'intégrité du signal amplifié sur les broches de sortie de chaque canal.
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe à 8 broches (si le boîtier d'origine est au format DIP-8) est vivement conseillée pour le remplacement de ce circuit sur les cartes anciennes, évitant ainsi d'exposer les pistes fragiles du circuit imprimé à une surchauffe excessive lors du soudage.
