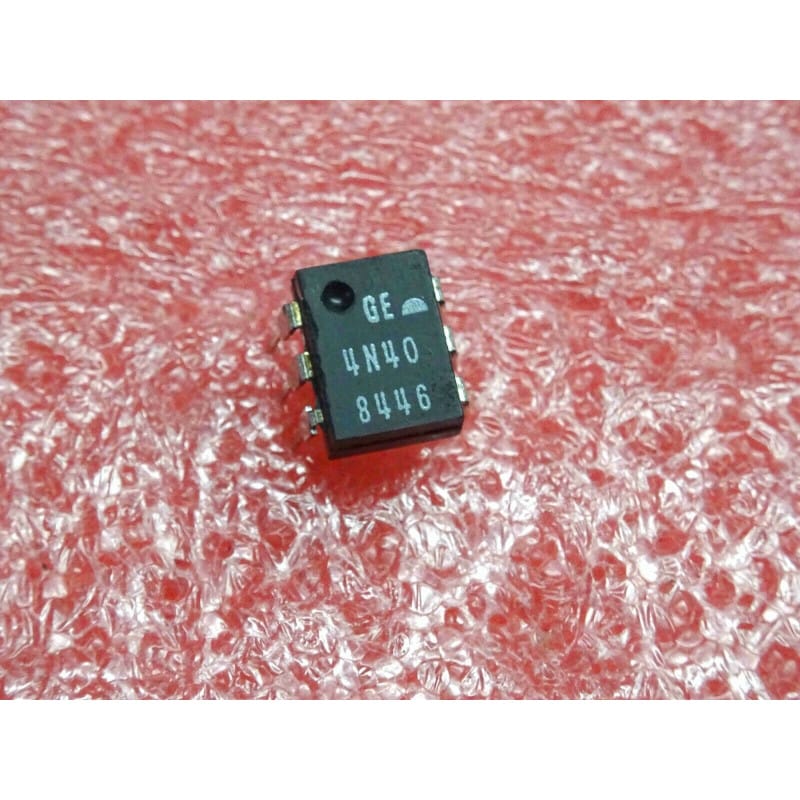

Le 4N40 est un circuit intégré opto-isolateur spécialisé, fabriqué historiquement par GE (General Electric).
Ce composant associe une diode électroluminescente (LED) infrarouge en entrée et un redresseur contrôlé au silicium (SCR / thyristor photo-déclenché) en sortie. Il est spécifiquement conçu pour assurer l'isolation galvanique entre un circuit de commande basse tension (partie logique) et un circuit de puissance alimenté par le secteur ou à forte tension (partie puissance), permettant de commuter des charges alternatives ou continues robustes. Il est logé dans un boîtier en plastique à double rangée de broches de type DIP-6 (Dual In-line Package à 6 broches).
Fabricant : GE (General Electric - identifiable par le logo sur le boîtier).
Fonction : Optocoupleur à sortie SCR / Thyristor (Photo-SCR Optocoupler).
Boîtier : DIP-6 (Plastic Dual In-line Package à 6 broches traversantes).
Signification de la référence et du marquage :
4N40 : Référence standard de l'industrie désignant la famille des optocoupleurs à thyristor photo-déclenché.
8446 : Code date (Date Code) indiquant une fabrication de la 46ème semaine de 1984.
Performances clés :
Isolation galvanique élevée : Permet de séparer en toute sécurité la commande et la puissance pour protéger les microcontrôleurs ou circuits logiques sensibles.
Sortie SCR (Thyristor) : Capable de piloter directement des actionneurs de puissance, des relais statiques, ou de amorcer des triacs/thyristors de plus forte puissance dans des applications industrielles ou domestiques.
Repérage et Broches Clés (Boîtier DIP-6) :
Repérage : Le point en creux moulé sur le boîtier indique la position de la broche 1 (située en haut à gauche lorsque le marquage est lu de face).
Environnement : Ce circuit est implanté sur les cartes de commande de puissance, les gradateurs, les alimentations à découpage ou les interfaces de relais, entouré de résistances de limitation pour la LED d'entrée et de réseaux de protection (circuits RC de type snubber ou résistances de grille/gâchette) sur la sortie SCR.
Diagnostic Express (Absence de déclenchement ou charge figée) :
Symptômes Courants en Atelier :
La charge connectée en sortie ne s'active pas alors que le signal de commande est présent sur la LED : diode d'entrée coupée ou jonction SCR interne détruite suite à une surtension transitoire sur le secteur.
Commutation intempestive ou thyristor bloqué en position conductrice : parasite haute fréquence sur la ligne de commande ou dépassement des seuils de tension de blocage.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de la commande : Vérifier la présence du courant direct (quelques milliamperes) traversant la LED d'entrée (broches 1 et 2) lors de l'activation.
Contrôle de la sortie : Observer le comportement de la tension aux bornes du SCR de sortie pour valider la transition à l'état passant lors du déclenchement optique.
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe à 6 broches est conseillée pour faciliter son remplacement sur les cartes anciennes sans soumettre le boîtier plastique à une chaleur excessive.
Sécurité électrique : Respecter rigoureusement les distances d'isolement sur le circuit imprimé entre la zone basse tension (primaire/commande) et la zone reliée au secteur (secondaire/puissance) de part et d'autre du boîtier DIP-6.
