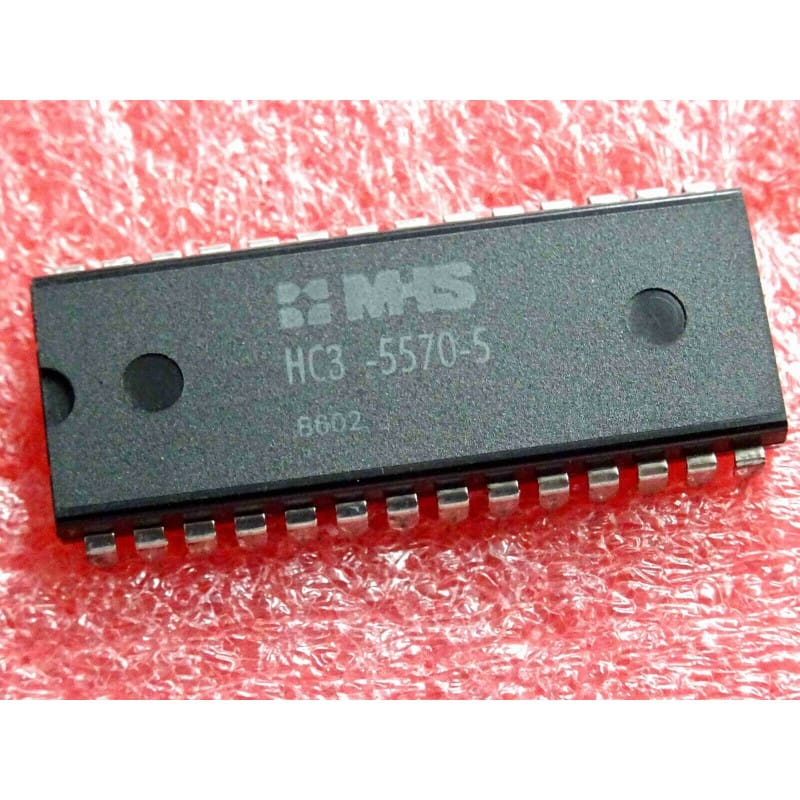

L' HC3-5570-5 (souvent écrit ci HC3-5570-5, ic HC355705) est un circuit intégré de technologie CMOS / semi-conducteur, fabriqué historiquement par Matra Harris Semiconductors (MHS), une coentreprise européenne emblématique (associant Matra et Harris Semiconductor) spécialisée dans les composants durcis, les circuits télécoms et les circuits logiques programmables ou spécialisés de haute fiabilité.
Ce composant s'inscrit dans la lignée des circuits intégrés de traitement ou d'interface de la gamme MHS (souvent orientés vers les applications industrielles, de commutation ou de télécommunications de l'ère analogique/numérique). Il est logé dans un boîtier en plastique à double rangée de broches de type DIP-28 (Dual In-line Package à 28 broches traversantes).
Fabricant : Matra Harris Semiconductors (MHS).
Fonction : Circuit intégré spécialisé de traitement, d'interface ou de commutation (gamme industrielle/télécom).
Boîtier : DIP-28 (Plastic Dual In-line Package à 28 broches traversantes).
Signification de la référence :
HC3-5570 : Référence de base de la série de composants semi-conducteurs MHS.
-5 : Suffixe désignant généralement la tolérance, la classe de vitesse ou la spécification de température du boîtier (version standard ou commerciale/industrielle renforcée).
Performances clés :
Technologie CMOS : Faible consommation d'énergie statique et excellente immunité aux bruits parasites par rapport aux logiques bipolaires classiques.
Robustesse MHS : Conçu selon les standards stricts de fabrication européenne pour garantir une fiabilité à long terme dans les équipements exigeants.
Repérage et Broches Clés (Boîtier DIP-28) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut).
Environnement : Ce circuit est implanté sur la carte principale de l'appareil (souvent dans des équipements professionnels, de commutation téléphonique ou de mesure), entouré de condensateurs de découplage d'alimentation, de résistances de tirage et de composants de logique associée.
Diagnostic Express (Absence de réponse ou dysfonctionnement du module associé) :
Symptômes Courants en Atelier :
Blocage complet de la fonction pilotée, absence de transmission de données ou plantage du système : composant endommagé suite à une surtension, un pic transitoire ou une décharge électrostatique (ESD) sur une broche d'E/S.
Comportement erratique après quelques minutes de fonctionnement ou à chaud : défaillance thermique interne du circuit ou vieillissement des condensateurs de découplage de l'alimentation.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : Vérifier la présence et la stabilité de la tension continue d'alimentation (généralement +5V pour les logiques de cette génération) sur la broche Vcc dédiée du boîtier DIP-28 par rapport à la masse.
Contrôle des signaux : Observer à l'oscilloscope l'activité sur les broches d'entrée et de sortie pour valider la circulation correcte des états logiques ou des signaux de commande.
Recommandations de Montage :
Support adapté : Compte tenu du grand nombre de broches (28 broches) et de la rareté historique de ces circuits MHS, l'utilisation d'un support tulipe à 28 broches est vivement conseillée pour son remplacement, évitant ainsi d'exposer les pistes fragiles du circuit imprimé à une surchauffe excessive lors du soudage.
Précautions ESD : Manipuler le composant en prenant les précautions d'usage contre l'électricité statique (bracelet antistatique), s'agissant d'un circuit de type CMOS.
