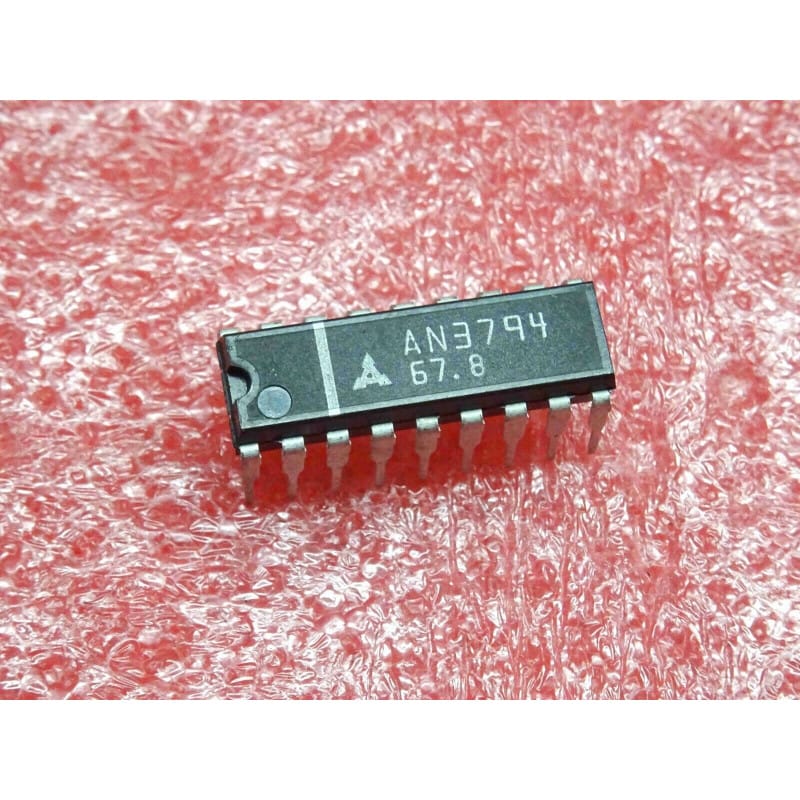

L' AN3794 (souvent écrit ci AN 3794, ic AN3794) est un circuit intégré analogique et linéaire spécialisé, fabriqué historiquement par Panasonic (Matsushita).
Ce composant est conçu pour assurer le contrôle et l'interface de l'asservissement du moteur de cabestan dans les magnétoscopes de l'ère analogique (VTR Capstan Servo Interface Circuit). Il gère la régulation de vitesse, la synchronisation de la bande et la boucle d'asservissement essentielle pour garantir une lecture vidéo stable et sans pleurage. Il est logé dans un boîtier en plastique à double rangée de broches de type DIP-18 (Dual In-line Package à 18 broches traversantes).
Fabricant : Panasonic / Matsushita.
Fonction : Circuit d'interface pour l'asservissement du cabestan de magnétoscope (VTR Capstan Servo Interface Circuit).
Boîtier : DIP-18 (Plastic Dual In-line Package à 18 broches traversantes).
Signification de la référence :
AN3794 : Référence de base de la gamme de circuits de commande et d'asservissement moteur pour magnétoscopes de Panasonic.
Performances clés :
Asservissement précis de vitesse : Traite les impulsions de référence (impulsions de contrôle ou tachymétriques) pour maintenir une vitesse de rotation du cabestan rigoureusement constante.
Stabilité mécanique : Contribue à la précision du défilement de la bande magnétique, évitant les distorsions de temps de propagation (jitter) et les variations de hauteur du son ou de l'image.
Repérage et Broches Clés (Boîtier DIP-18) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut).
Environnement : Ce circuit est implanté sur la carte principale de contrôle ou sur le module d'alimentation et de gestion des moteurs du magnétoscope, entouré de transistors de puissance, de condensateurs de filtrage et de résistances de précision de la boucle de contre-réaction d'asservissement.
Diagnostic Express (Problème de vitesse, pleurage ou bande qui défile mal) :
Symptômes Courants en Atelier :
Vitesse de lecture instable, image qui saute ou son fluctuant (pleurage prononcé) malgré une mécanique propre : circuit d'asservissement du cabestan défectueux ou défaillance du signal tachymétrique.
Absence totale de rotation du moteur de cabestan ou mise en sécurité de la mécanique : étage de sortie du circuit en court-circuit suite à une surintensité.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : Vérifier la présence et la stabilité des tensions continues d'alimentation sur les broches dédiées du boîtier DIP-18 par rapport à la masse.
Contrôle des signaux : Observer à l'oscilloscope la présence des impulsions de commande et d'erreur sur les broches d'entrée et de sortie de la boucle d'asservissement.
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe à 18 broches de qualité professionnelle est vivement conseillée pour le remplacement de ce circuit sur les cartes anciennes, évitant ainsi d'exposer les pistes fragiles du circuit imprimé à une surchauffe excessive lors du soudage.
