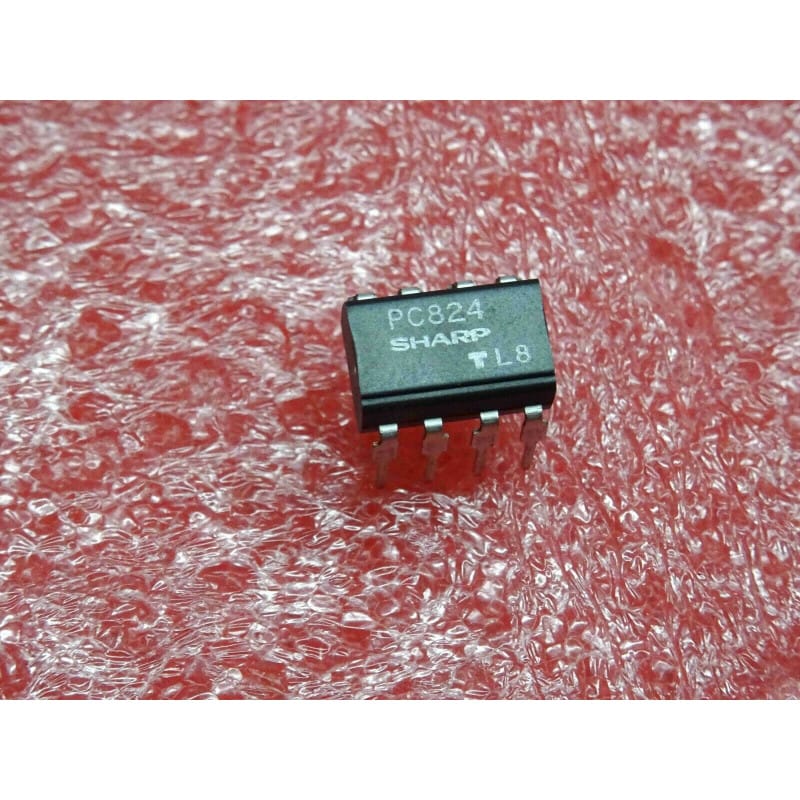

L' PC824 (souvent écrit ci PC 824, PC824) est un circuit intégré opto-isolateur, fabriqué historiquement par Sharp.
Ce composant est spécifiquement conçu pour recevoir et traiter des signaux d'entrée alternatifs (AC Input) grâce à l'intégration tête-bêche de deux diodes électroluminescentes (LED) en entrée, couplées optiquement à deux phototransistors indépendants en sortie (2-channel type). Il permet ainsi d'assurer l'isolation galvanique et la détection directe de la présence d'une tension alternative (comme la surveillance du passage par zéro du secteur ou l'interface de signaux de contrôle AC) tout en protégeant les circuits logiques ou basse tension en aval. Il est logé dans un boîtier en plastique à double rangée de broches de type DIP-8 (Dual In-line Package à 8 broches traversantes).
Fabricant : Sharp.
Fonction : Optocoupleur double canal à entrée AC (AC Input 2-Channel Photocoupler).
Boîtier : DIP-8 (Plastic Dual In-line Package à 8 broches traversantes).
Signification de la référence :
PC824 : Référence de base de la gamme d'optocoupleurs industriels et grand public de Sharp pour entrées alternatives.
Performances clés :
Entrée AC bidirectionnelle : Accepte les tensions alternatives sans nécessiter de pont de diodes externe grâce au montage en opposition des LED d'entrée.
Isolation galvanique renforcée : Assure une barrière d'isolation haute tension entre la section secteur/alternue et la logique de commande secondaire.
Repérage et Broches Clés (Boîtier DIP-8) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut).
Environnement : Ce circuit est implanté à la frontière des zones isolées des cartes électroniques (généralement à proximité de la section d'alimentation ou des circuits de détection de présence secteur), entouré de résistances de limitation de courant d'entrée de forte valeur et de composants de découplage.
Diagnostic Express (Défaut de détection ou absence de signal en sortie) :
Symptômes Courants en Atelier :
Absence de signal de synchronisation ou défaut de détection de la tension alternative en aval : diodes LED d'entrée coupées suite à un pic de tension transitoire ou phototransistors de sortie endommagés.
Comportement erratique de la logique pilotée : dégradation du taux de transfert de courant (CTR) due au vieillissement thermique des diodes internes.
Mesures sous tension / ohmmètre (hors tension) :
Contrôle des entrées AC : Vérifier l'intégrité des diodes en mesurant les seuils directs dans les deux sens aux bornes des entrées (le montage tête-bêche doit indiquer une conduction dans les deux directions).
Contrôle des sorties : Vérifier l'absence de court-circuit entre les collecteurs et émetteurs des phototransistors internes.
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe à 8 broches est vivement conseillée pour le remplacement de ce circuit, en veillant scrupuleusement à respecter les distances d'isolement et les lignes de fuite (creepage distance) imposées par le tracé du circuit imprimé original.
