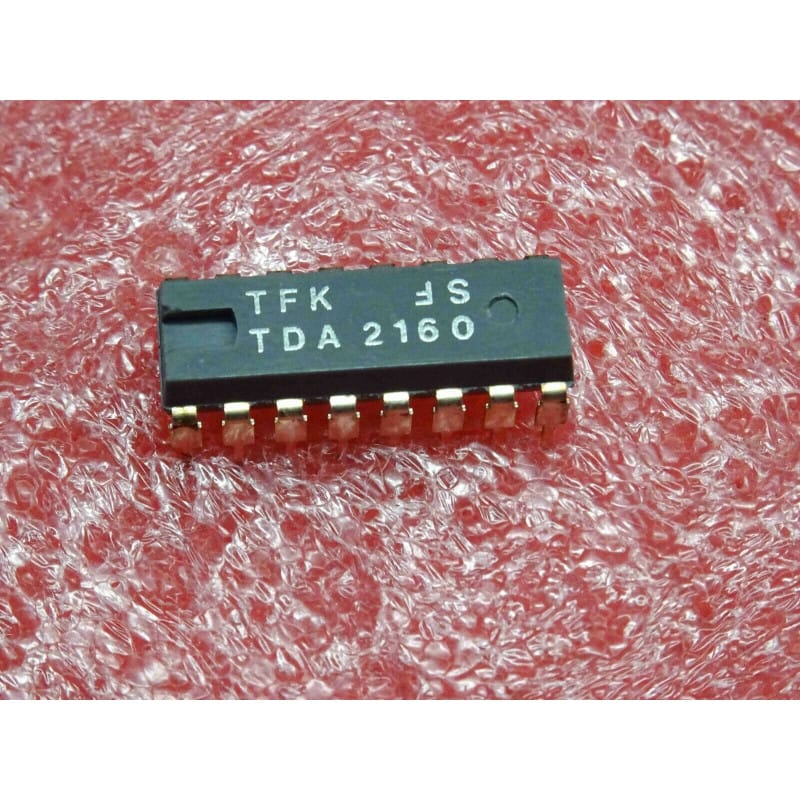

L' TDA2160 (souvent écrit ci TDA 2160, ic TDA2160) est un circuit intégré analogique et linéaire spécialisé, développé et utilisé historiquement par Telefunken (ainsi que par d'autres fabricants de semi-conducteurs pour l'équipement grand public).
Ce composant est conçu pour assurer le traitement vidéo dans les téléviseurs couleur (CTV - Colour Television Receiver). Il intègre sur une même puce un démodulateur synchrone pour le traitement du signal vidéo composite et la matrice RGB (Rouge, Vert, Bleu) permettant de combiner les signaux de chrominance et de luminance démodulés afin de piloter directement les étages finaux de l'amplificateur vidéo du tube cathodique (CRT).
Fabricant d'origine / Application : Telefunken / Circuits de traitement vidéo pour téléviseurs couleur analogiques.
Fonction : Démodulateur synchrone vidéo et matrice de commande RGB (Synchronous Demodulator & RGB Matrix).
Performances clés :
Démodulation synchrone : Offre une restitution fidèle du signal vidéo sans distorsion de phase, améliorant la pureté des couleurs et la netteté de l'image par rapport aux détecteurs d'enveloppe classiques.
Matriçage RVB intégré : Assure le mélange précis des signaux de différence de couleur (R-Y, B-Y) avec le signal de luminance (Y) pour générer les trois composantes primaires destinées au tube image.
Repérage et Environnement :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1.
Environnement : Ce circuit est implanté sur la carte principale de traitement petite/moyenne signal de la télévision, entouré des bobines d'accord de la FI vidéo, des lignes à retard de chrominance, des condensateurs de découplage et des résistances de polarisation de la section RGB.
Diagnostic Express (Perte de couleur, image en noir et blanc ou défaut de synchronisation) :
Symptômes Courants en Atelier :
Absence totale de couleur ou image instable avec des saturations aberrantes : circuit démodulateur/matrice endommagé suite à une surtension sur la ligne d'alimentation ou un défaut dans l'étage de balayage.
Écran teinté de manière anormale (dominante rouge, verte ou bleue excessive) ou retours de lignes parasites : défaillance d'une des branches de sortie de la matrice RGB ou problème sur les composants périphériques associés.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : Vérifier la présence et la stabilité de la tension continue d'alimentation sur la broche Vcc dédiée du circuit par rapport à la masse.
Contrôle des signaux : Observer à l'oscilloscope la présence du signal vidéo composite en entrée de démodulation et vérifier l'amplitude des signaux RGB issus des broches de sortie vers l'étage final du tube cathodique.
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe adapté au format du boîtier est vivement conseillée pour le remplacement de ce circuit sur les châssis de télévision anciens, évitant ainsi d'exposer les pistes graphites ou cuivrées fragiles du circuit imprimé à une surchauffe excessive lors du soudage.
