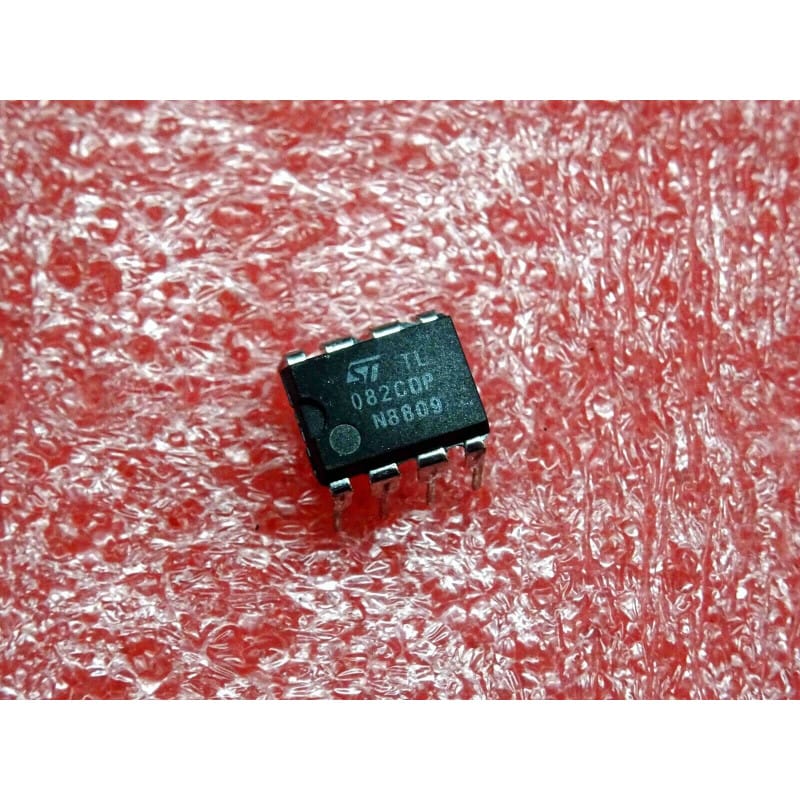

L' TL082CDP (souvent écrit ci TL 082 CDP, TL082CDP) est un circuit intégré analogique et linéaire, fabriqué historiquement par de grands fabricants de semi-conducteurs (tels que STMicroelectronics, Texas Instruments ou Motorola).
Ce composant intègre un double amplificateur opérationnel à entrée JFET (general purpose JFET dual operational amplifier). Grâce à ses transistors à effet de champ (JFET) en entrée, il offre des courants de polarisation d'entrée extrêmement faibles et une impédance d'entrée très élevée, ce qui en fait un standard incontournable pour les applications audio, les filtres actifs, les circuits d'échantillonnage et le traitement des signaux analogiques de précision. Il est logé dans un boîtier en plastique à double rangée de broches de type DIP-8 (Dual In-line Package à 8 broches traversantes).
Fonction : Double amplificateur opérationnel à entrée JFET (Dual JFET Input Op-Amp).
Boîtier : DIP-8 (Plastic Dual In-line Package à 8 broches traversantes).
Signification de la référence :
TL082 : Référence de base de la famille des amplificateurs opérationnels à entrées JFET à haute vitesse et faible bruit.
CD / P : Suffixes désignant généralement la gamme de température commerciale et le type de boîtier plastique traversant standard.
Performances clés :
Impédance d'entrée ultra-élevée : Minimise l'effet de charge sur les sources à haute impédance (capteurs, cellules de préamplification).
Vitesse de balayage élevée (Slew Rate) : Permet une excellente réponse aux transitoires, très appréciée dans les étages audio et les générateurs de signaux.
Repérage et Broches Clés (Boîtier DIP-8) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut).
Environnement : Ce circuit est universellement implanté sur les cartes de préamplification audio, les tables de mixage, les filtres actifs et les instruments de mesure, entouré de résistances de précision, de condensateurs de liaison et de condensateurs de découplage d'alimentation.
Diagnostic Express (Distorsion, perte de signal ou offset anormal) :
Symptômes Courants en Atelier :
Perte de signal, son étouffé ou distorsion sévère sur l'un des deux canaux gérés par le circuit : amplificateur opérationnel endommagé suite à une surtension ou une décharge électrostatique (ESD).
Bruit de fond excessif (souffle) ou apparition d'une tension continue indésirable en sortie : vieillissement des condensateurs de découplage de l'alimentation symétrique situés à proximité.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : Vérifier la présence et la stabilité des tensions d'alimentation symétriques (généralement $\pm 15\text{V}$ ou $\pm 12\text{V}$) sur les broches Vcc+ (broche 8) et Vcc- (broche 4) par rapport à la masse.
Contrôle des entrées/sorties : Mesurer les tensions continues sur les entrées inverseuses et non-inverseuses (qui doivent être très proches de 0V) et vérifier l'intégrité du signal amplifié sur les broches de sortie (1 et 7).
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe à 8 broches est vivement conseillée pour le remplacement de ce circuit, facilitant grandement la maintenance et évitant d'exposer les pistes du circuit imprimé à une surchauffe excessive lors du soudage.
