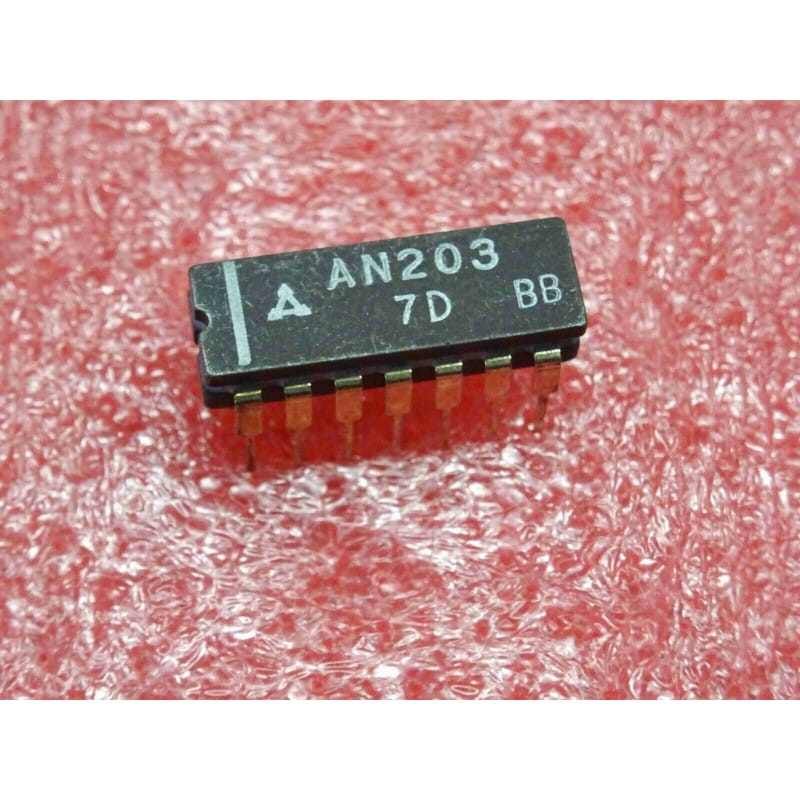

AN203 (Panasonic) - Amplificateur FI AM/FM à 4 Étages (Boîtier DIP-14)

L' AN203 (souvent écrit ci AN 203, ic AN203) est un circuit intégré analogique linéaire spécialisé, fabriqué historiquement par Panasonic (Matsushita).

Ce composant est conçu pour assurer l'amplification de la fréquence intermédiaire (AM/FM IF amplifier) dans les récepteurs radio analogiques. Il intègre une structure en cascade de quatre étages amplificateurs à transistors, offrant un gain et une sélectivité élevés pour le traitement des signaux radioélectriques modulés en amplitude ou en fréquence. Il est logé dans un boîtier en plastique à double rangée de broches de type DIP-14 (Dual In-line Package à 14 broches traversantes).

Caractéristiques Essentielles

• Fabricant : Panasonic / Matsushita.

• Fonction : Amplificateur FI AM/FM à 4 étages (AM/FM IF amplifier / 4-stage transistor amplifier).

• Boîtier : DIP-14 (Plastic Dual In-line Package à 14 broches traversantes).

• Signification de la référence :

  • AN203 : Référence de base de la gamme de circuits intégrés linéaires dédiés aux tuners de Panasonic.

• Performances clés :

  • Architecture à 4 étages : Permet d'obtenir un gain en tension important et une mise en forme rigoureuse du signal FI avant la détection.

  • Polyvalence AM/FM : Adapté aux chaînes de réception hétérodynes mixtes ou dédiées de l'électronique grand public de l'ère analogique.

Mémo Technique d'Atelier

• Repérage et Broches Clés (Boîtier DIP-14) :

  • Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut).

  • Environnement : Ce circuit est implanté sur la platine RF/FI des tuners ou des chaînes hi-fi anciennes, étroitement entouré des transformateurs FI (les fameux pots blindés d'accord céramique ou bobinés), de condensateurs de découplage et de résistances de polarisation.

• Diagnostic Express (Absence de réception radio ou signal faible) :

  • Symptômes Courants en Atelier :

    1. Silence radio total ou incapacité à capter les stations malgré un oscillateur local fonctionnel : circuit intégré FI détruit suite à une surtension ou un défaut d'alimentation.

    2. Perte de sensibilité progressive ou distorsion du son en modulation : vieillissement des condensateurs électrochimiques de découplage ou dérive des composants passifs associés aux quatre étages.

  • Mesures sous tension (au multimètre / oscilloscope) :

    1. Contrôle de l'alimentation : Vérifier la présence et la stabilité de la tension continue d'alimentation sur la broche dédiée par rapport à la masse.

    2. Contrôle du signal FI : Observer à l'oscilloscope (avec une sonde à haute impédance) la présence du signal sur l'entrée et la sortie des étages d'amplification.

• Recommandations de Montage :

  • Support adapté : L'utilisation d'un support tulipe à 14 broches est vivement conseillée pour le remplacement de ce circuit sur les cartes anciennes afin d'éviter d'exposer les pistes fragiles du circuit imprimé à la surchauffe du fer à souder.
