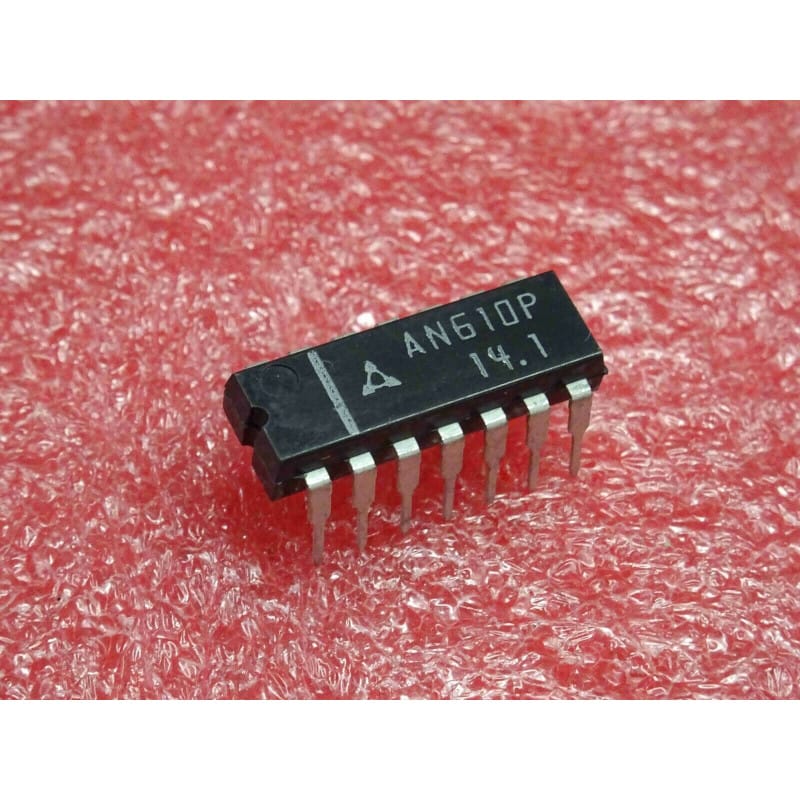

L'AN610P (souvent écrit ci AN 610 P ou ic AN610P) est un circuit intégré analogique spécialisé dans la modulation, fabriqué historiquement par Matsushita (Panasonic).
Ce composant est conçu pour assurer la fonction de modulateur équilibré (Balance Modulator), couramment utilisé dans les équipements de communication radiofréquence (RF), les émetteurs-récepteurs SSB/AM, ou les systèmes de traitement du signal analogique nécessitant une suppression de la porteuse ou un mélange de fréquences de précision. Il est logé dans un boîtier en plastique à double rangée de broches de type DIP-14 (Dual In-line Package à 14 broches).
Fabricant : Matsushita (Panasonic).
Fonction : Circuit modulateur équilibré (Balance Modulator Circuit).
Boîtier : DIP-14 (Plastic Dual In-line Package à 14 broches traversantes).
Signification de la référence :
AN610 : Référence de base du circuit de modulation et de traitement RF de Panasonic.
-P : Suffixe indiquant généralement le type de boîtier en plastique surmoulé (Plastic DIP).
Performances clés :
Suppression de porteuse efficace : Offre un haut degré de symétrie interne pour supprimer la porteuse fondamentale tout en générant les bandes latérales modulées.
Linéarité analogique : Assure un mélange de signaux à faible taux de distorsion dans les étages de communication ou de traitement intermédiaire.
Repérage & Broches Clés (Boîtier DIP-14) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut).
Environnement : Ce circuit est implanté sur la platine RF ou FI de l'équipement, entouré de transformateurs symétriques (baluns), de circuits accordés LC et de condensateurs de découplage d'alimentation.
Diagnostic Express (Absence de modulation ou déséquilibre du signal) :
Symptômes Courants en Atelier :
Porteuse non supprimée ou signal modulé absent / fortement distordu : Composant interne endommagé suite à une surcharge sur les entrées ou une surtension d'alimentation.
Dérive de la balance : Vieillissement des composants passifs périphériques ou désajustement des potentiomètres d'équilibrage associés.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : Vérifier la présence et la stabilité de la tension continue d'alimentation sur la broche dédiée par rapport à la masse.
Contrôle des signaux : Observer à l'oscilloscope ou à l'analyseur les signaux d'entrée (audio/modulation et porteuse) ainsi que la présence du signal modulé en sortie.
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe à 14 broches est vivement conseillée pour le remplacement de ce circuit sur les cartes anciennes afin d'éviter d'exposer les pistes fragiles du circuit imprimé à la surchauffe du fer à souder.
Précautions ESD : Manipuler le composant en respectant les règles fondamentales de protection contre les décharges électrostatiques.
