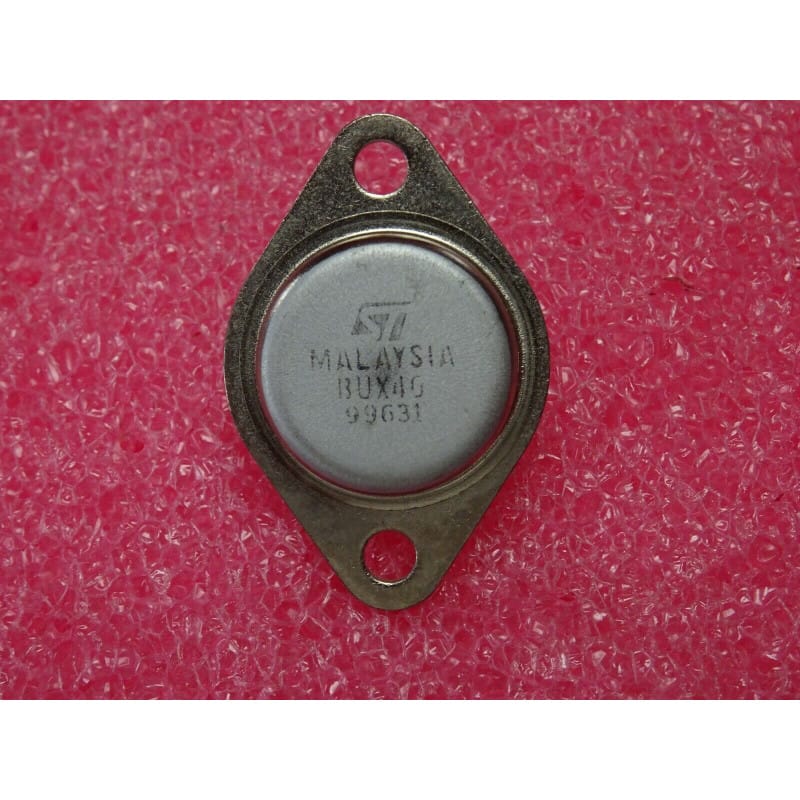

Transistor au silicium de type NPN de puissance à haute tension et commutation rapide (Silicon NPN High-Voltage Fast-Switching Power Transistor), issu des fabrications de STMicroelectronics, référence professionnelle BUX40 logée dans son robuste boîtier métallique étanche à bride et fixation par vis de type TO-3 (TO-204AA). Conçu spécifiquement pour les alimentations à découpage (SMPS), les convertisseurs DC-DC, les onduleurs, les circuits de commande inductive et la commutation industrielle exigeant une très forte tenue en tension sous un calibre de 15A. Livré à l'état neuf de stock d'origine (NOS / Stock fabricant).
Points Forts & Spécificités Techniques
Haute Tenue en Tension (400V Vceo / 800V Vcbo) : Conçu pour encaisser sans défaillance les pics de surtension transitoires et les tensions de service élevées typiques des convertisseurs et des alimentations de puissance.
Boîtier TO-3 Industriel : La référence absolue en matière de robustesse thermique (dissipation jusqu'à 125W) et mécanique, assurant un transfert optimal des calories vers les radiateurs en aluminium massif.
Vitesse de Commutation : Temps de commutation optimisés pour réduire les pertes par effet Joule lors des phases de transition dans les convertisseurs statiques.
Conseils d'Atelier & Raccordement
Brochage Normalisé & Montage Mécanique Boîtier TO-3 (Composant vu de face, les deux broches vers le bas) :
Broche de gauche (généralement repérée par un petit détrompeur) : Base (B)
Broche de droite : Émetteur (E)
Corps métallique / Semelle : Collecteur (C) (le boîtier entier est directement relié au collecteur)
Rappel d'atelier : Le corps métallique étant sous haute tension de collecteur, l'utilisation d'un kit d'isolation électrique (feuillet en mica ou isolant thermique en silicone et canons isolants pour les vis de fixation) est impérative si votre radiateur ou votre châssis est relié à la masse. Appliquez une fine pellicule de pâte thermique pour garantir l'échange calorifique.
Contrôle Électronique au Multimètre (Mode Diode) :
Transistor de polarité NPN : placer la touche rouge (+) sur la Base et la touche noire (-) successivement sur l'Émetteur (broche de droite) et sur le Collecteur (corps métallique). L'appareil doit indiquer une chute de tension directe normale comprise entre 0,50 V et 0,75 V. En inversant les touches, le blocage doit être absolu (OL).
Composants Électroniques Actifs / Transistor NPN haute tension ST BUX40 boîtier TO-3 neuf.
