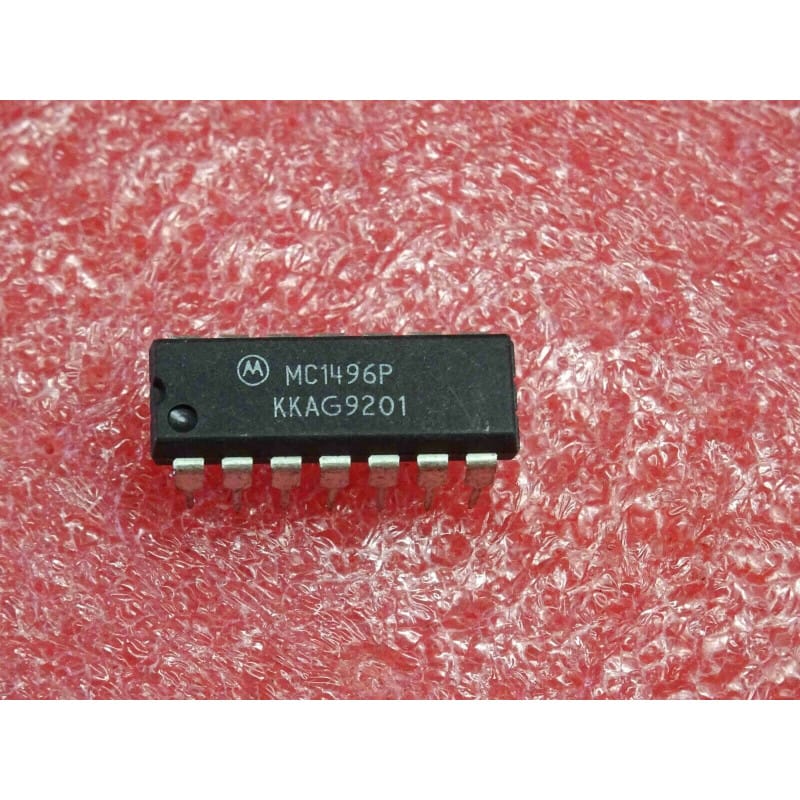

MC1496P (Motorola) - Modulateur / Démodulateur Équilibré (Boîtier DIP-14)

Le MC1496P (souvent écrit ci MC 1496 P, ic MC1496P) est un circuit intégré analogique spécialisé, fabriqué historiquement par Motorola Semiconductor (ainsi que par d'autres fabricants majeurs de l'industrie semi-conductrice).

Ce composant est la référence incontournable de la famille des modulateurs et démodulateurs équilibrés en radiofréquence et traitement du signal analogique. Conçu pour assurer la modulation d'amplitude (AM), la modulation à bande latérale unique (SSB), la détection synchrone, le mélange de fréquences, la multiplication de signaux ou le doublage de fréquence, il est logé dans un boîtier en plastique à double rangée de broches de type DIP-14 (Dual In-line Package à 14 broches).

Caractéristiques Essentielles

• Fabricant : Motorola.

• Fonction : Modulateur / démodulateur équilibré (Balanced Modulator-Demodulator).

• Boîtier : DIP-14 (Plastic Dual In-line Package à 14 broches traversantes).

• Signification de la référence :

  • MC1496 : Référence de base du circuit de modulation équilibrée de Motorola (équivalent fonctionnel direct du LM1496).

  • -P : Suffixe désignant le boîtier en plastique moulé double en ligne (DIP).

• Performances clés :

  • Suppression de porteuse élevée : Permet une réjection optimale de la porteuse dans les étages de transmission SSB ou de modulation équilibrée.

  • Large bande passante : Capable de fonctionner efficacement sur une plage de fréquences s'étendant du continu (DC) jusqu'à plus de 100 MHz selon la conception du circuit externe.

Mémo Technique d'Atelier

• Repérage & Broches Clés (Boîtier DIP-14) :

  • Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut).

  • Environnement : Ce circuit est implanté sur les platines RF, les tuners ou les chaînes de traitement de signal, entouré de transformateurs à prise milieu, de potentiomètres d'ajustement d'équilibre d'offset (portée de zéro) et de condensateurs de découplage de précision.

• Diagnostic Express (Défaut de modulation ou fuite de porteuse) :

  • Symptômes Courants en Atelier :

    1. Porteuse non supprimée (présence d'une porteuse résiduelle anormale en sortie) ou absence totale de signal converti : Circuit intégré interne détérioré ou dérive des résistances ajustables externes de réglage d'équilibre.

    2. Distorsion du signal ou saturation : Dépassement des niveaux d'amplitude admissibles sur les entrées différentielles (porteuse ou signal modulant) ou instabilité des alimentations.

  • Mesures sous tension (au multimètre / oscilloscope) :

    1. Contrôle de l'alimentation : Vérifier la présence et la stabilité des tensions d'alimentation continue (généralement symétriques positive et négative) sur les broches dédiées par rapport à la masse.

    2. Contrôle des signaux : Observer à l'oscilloscope les signaux d'entrée différentiels et valider la présence du produit de modulation ou de mélange sur les broches de sortie.

• Recommandations de Montage :

  • Support adapté : L'utilisation d'un support tulipe à 14 broches est vivement conseillée pour le remplacement de ce circuit sur les cartes anciennes afin d'éviter d'exposer les pistes fragiles du circuit imprimé à la surchauffe du fer à souder.

  • Précautions ESD : Manipuler le composant en respectant les règles fondamentales de protection contre les décharges électrostatiques.
