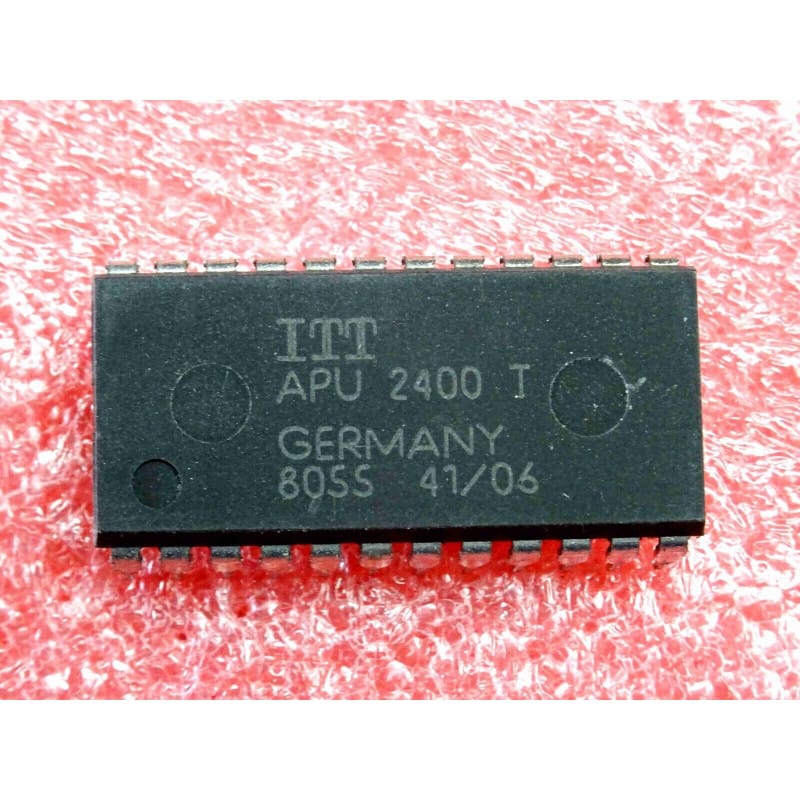

APU2400T (ITT Semiconductors) - Processeur Audio / Circuit de Traitement (Boîtier DIP-24)

L' APU2400T (souvent écrit ci APU 2400 T, ic APU2400T) est un circuit intégré de traitement audio spécialisé, fabriqué historiquement par ITT Semiconductors.

Ce composant est conçu pour des applications de traitement, de commutation ou de gestion de signaux audio dans les équipements de l'ère analogique et de la haute fidélité (amplificateurs, tuners, tables de mixage ou systèmes audio grand public/professionnels). Il est logé dans un boîtier en plastique à double rangée de broches de type DIP-24 (Dual In-line Package à 24 broches traversantes).

Caractéristiques Essentielles

• Fabricant : ITT Semiconductors.

• Fonction : Processeur / Circuit de traitement audio (Audio Processor / Switching Circuit).

• Boîtier : DIP-24 (Plastic Dual In-line Package à 24 broches traversantes).

• Signification de la référence :

  • APU... : Préférentiel ITT pour les circuits de traitement et d'unité audio (Audio Processing Unit).

  • -2400 : Référence spécifique du modèle au sein du catalogue du fabricant.

  • -T : Suffixe de version ou de spécification thermique/boîtier.

• Performances clés :

  • Intégration audio : Permet de centraliser le routage, la commutation ou le traitement de signaux sonores complexes avec une faible distorsion et une bonne séparation des canaux.

Mémo Technique d'Atelier

• Repérage et Broches Clés (Boîtier DIP-24) :

  • Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut). Le brochage étendu intègre les entrées et sorties des canaux audio, les lignes de commande ou de sélection, ainsi que les alimentations et les masses associées.

  • Environnement : Ce circuit est implanté sur la carte principale d'appareils audio anciens, entouré de condensateurs de liaison électrolytiques et de résistances de polarisation.

• Diagnostic Express (Distorsion ou absence de son sur les voies) :

  • Symptômes Courants en Atelier :

    1. Perte totale du signal audio sur une ou plusieurs voies, ou saturation anormale : circuit intégré détruit suite à une surtension ou un défaut sur les rails d'alimentation.

    2. Ronflement ou bruits parasites permanents : défaut de découplage d'alimentation ou défaillance d'un condensateur périphérique.

  • Mesures sous tension (au multimètre / oscilloscope) :

    1. Contrôle de l'alimentation : Vérifier la présence et la stabilité des tensions continues d'alimentation sur les broches dédiées du boîtier DIP-24 par rapport à la masse.

    2. Contrôle du signal : Suivre le trajet du signal audio à l'oscilloscope sur les broches d'entrée et de sortie pour valider la bonne restitution du signal à travers le composant.

• Recommandations de Montage :

  • Support adapté : L'utilisation d'un support tulipe à 24 broches est vivement conseillée pour le remplacement de ce circuit grand format, facilitant la maintenance et protégeant le circuit imprimé des surchauffes lors du brasage.
