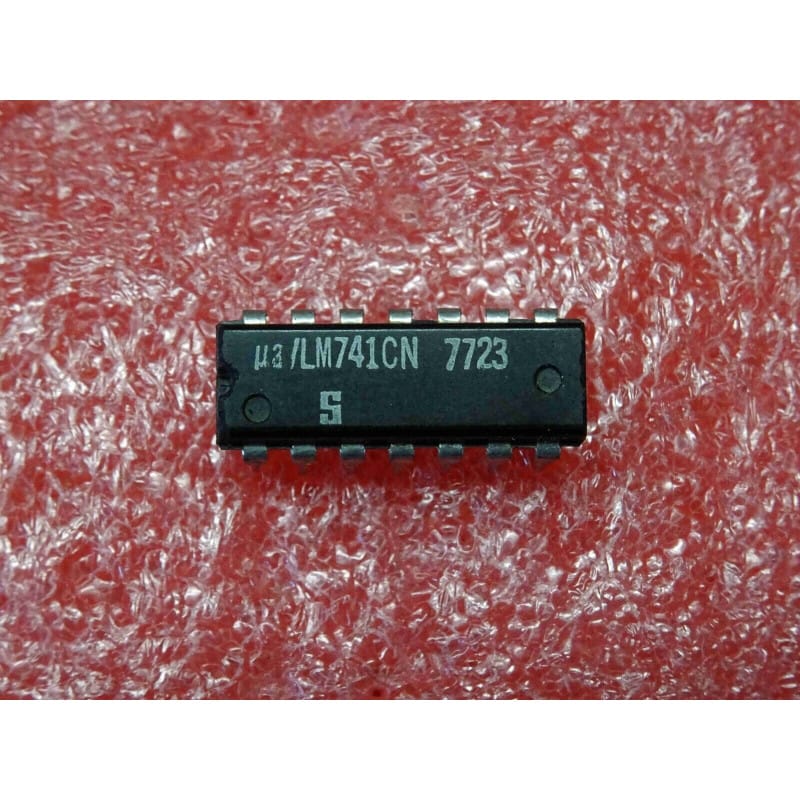

Le LM741CN (souvent écrit ci LM 741 CN, ic LM741CN, équivalent au uA741CP) est le plus célèbre et le plus universel des circuits intégrés amplificateurs opérationnels (AOP) de l'histoire de l'électronique, fabriqué historiquement par Signetics (ainsi que par quasi tous les grands fabricants de semi-conducteurs comme National Semiconductor ou Texas Instruments).
Ce composant standard de l'industrie intègre un amplificateur opérationnel unique conçu pour une multitude d'applications analogiques générales (suiveur de tension, amplificateur non-inverseur/inverseur, intégrateur, comparateur ou filtre actif). Il est logé dans un boîtier traversant en plastique à double rangée de broches de type DIP-8 (Dual In-line Package à 8 broches).
Fabricant : Signetics (et multiples seconds sources).
Fonction : Amplificateur opérationnel unique standard (Single Operational Amplifier).
Boîtier : DIP-8 (Plastic Dual In-line Package traversant à 8 broches).
Signification de la référence :
LM... / uA... : Préfixes constructeurs historiques pour les circuits linéaires (Linear Monolithic / µAviation ou micro-Analog).
-741 : Référence universelle de la famille du premier AOP compensé en fréquence en interne.
-C : Plage de température commerciale (0°C à +70°C).
-N / -P : Suffixe désignant le boîtier en plastique DIP standard traversant selon le fabricant.
Performances clés :
Protection contre les courts-circuits : Les sorties sont conçues pour résister à des courts-circuits permanents à la masse sans destruction immédiate.
Compensation interne : Ne nécessite pas de condensateur externe de compensation de fréquence pour assurer sa stabilité dans les montages de base à contre-réaction.
Alimentation symétrique ou simple : Fonctionne généralement avec des tensions d'alimentation continues allant de +/- 5V à +/- 15V (ou de +10V à +30V en alimentation simple).
Repérage et Brochage (Boîtier DIP-8 standard) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut).
Environnement : Ce circuit se rencontre massivement dans tous les types de cartes électroniques analogiques vintage, les alimentations de laboratoire, les équipements audio anciens, les montages didactiques et les instruments de mesure.
Diagnostic Express (AOP saturé ou défaillant) :
Symptômes Courants en Atelier :
Sortie de l'amplificateur figée au maximum des rails d'alimentation (saturation positive ou négative) malgré des signaux d'entrée cohérents : circuit intégré détruit suite à une surtension ou un dépassement des tensions d'alimentation maximales.
Absence totale de signal en sortie : coupure d'une piste périphérique ou alimentation défectueuse.
Mesures sous tension (au multimètre) :
Contrôle des alimentations : Vérifier la présence stable des tensions d'alimentation positive sur la broche 7 et négative sur la broche 4 par rapport à la masse.
Contrôle des entrées/sorties : Mesurer les tensions continues sur les broches d'entrée et de sortie pour valider le bon fonctionnement du point de repos.
Recommandations de Montage & Maintenance :
Support tulipe : L'implantation d'un support tulipe à 8 broches est vivement conseillée pour faciliter les opérations de maintenance ou le remplacement de ce composant de référence en atelier.
