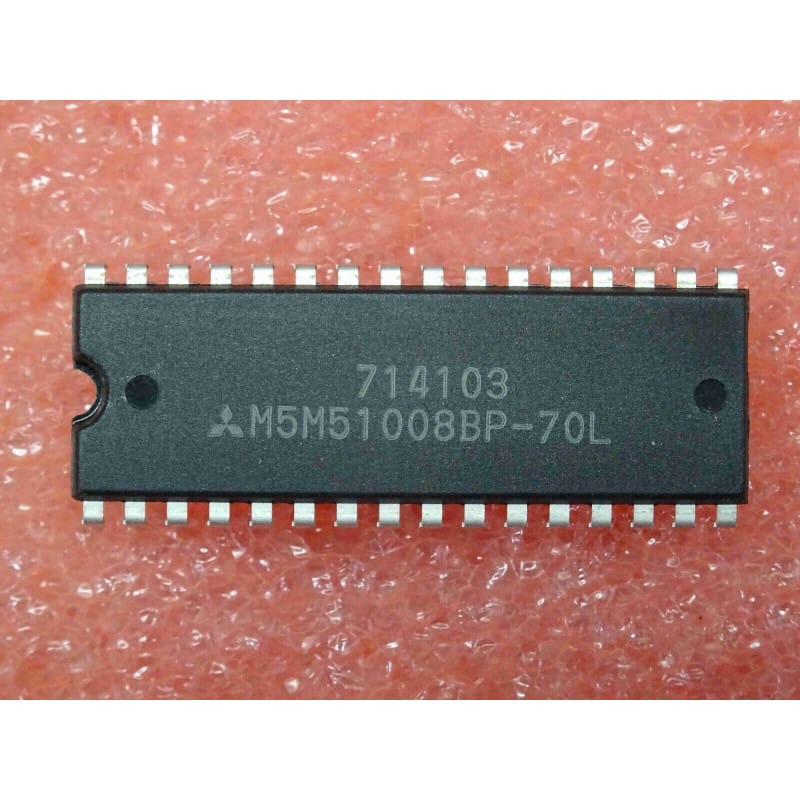

Le M5M51008BP-70L (souvent écrit ci M5M 51008 BP -70L, M5M51008BP-70L) est un circuit intégré de mémoire vive statique (SRAM) CMOS d'une capacité de 1 048 576 bits, organisé sous la forme de 131 072 mots de 8 bits (128K x 8), fabriqué historiquement par Mitsubishi Electric.
Ce composant est une mémoire SRAM asynchrone à haute capacité, très populaire dans l'informatique des années 1980 et 1990 (utilisée pour la mémoire cache, le stockage de données de configuration dans les équipements industriels, les consoles de jeux ou les cartes mères d'ordinateurs). Tout comme les autres SRAM, elle ne nécessite aucun cycle de rafraîchissement. Le suffixe "-70L" indique une version basse consommation ("L") avec un temps d'accès de 70 ns. Il est logé dans un boîtier traversant en plastique à double rangée de broches de type DIP-32 (Dual In-line Package à 32 broches, format large de 0,6 pouce).
Fabricant : Mitsubishi Electric.
Fonction : Mémoire Vive Statique CMOS 1M-bit (128K x 8 bits) (1M-bit CMOS Static RAM).
Boîtier : DIP-32 (Plastic Dual In-line Package traversant à 32 broches, format large).
Signification de la référence :
M5M... : Préfixe Mitsubishi pour les circuits intégrés MOS et mémoires.
-51008 : Référence standard de l'industrie pour la famille des SRAM 128K x 8.
-70 : Indique la classe de vitesse, correspondant à un temps d'accès de 70 ns.
-L : Suffixe désignant la version à faible consommation (Low Power), idéale pour le maintien des données sur pile de secours.
Performances clés :
Organisation en octets (8 bits) : Permet une connexion directe et simple sur les bus de données des microprocesseurs 8 bits et 16 bits sans logique de multiplexage complexe.
Fonctionnement asynchrone : Ne requiert aucune horloge externe.
Alimentation simple : Fonctionne traditionnellement sur une alimentation unique de +5V, avec une tolérance étendue pour la rétention des données à basse tension.
Repérage et Brochage (Boîtier DIP-32) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut).
Brochage typique (Famille 51008) :
Pins A0 à A16 (17 broches) : Lignes d'adresses pour sélectionner l'emplacement mémoire (de 0 à 131071).
Pins I/O1 à I/O8 (8 broches) : Lignes de données bidirectionnelles (format octet).
Pins de contrôle : Chip Select (/CS1 et CS2), Write Enable (/WE), et Output Enable (/OE) pour gérer les cycles de lecture et d'écriture.
Pin Vcc : Alimentation (+5V).
Pin GND : Masse.
Environnement : Ce circuit se rencontre sur les cartes mères d'ordinateurs vintage, les synthétiseurs musicaux, les automates programmables et les appareils de mesure des années 1990 où la sauvegarde des réglages est assurée par une petite pile.
Diagnostic Express (Pannes de mémoire sur cartes vintage) :
Symptômes Courants en Atelier :
Perte de configuration, échec des sauvegardes de données, ou plantage au démarrage lors du test de la mémoire statique : puce SRAM défectueuse ou cellules figées.
Surchauffe anormale au toucher sur le boîtier : court-circuit interne de la puce suite à une surtension sur le rail +5V ou inversion de polarité de la pile de sauvegarde.
Mesures sous tension (au multimètre) :
Contrôle de l'alimentation : Vérifier la présence stable du +5V continu sur la broche Vcc par rapport à la masse.
Recommandations de Montage & Restauration :
Support tulipe large : Compte tenu du format à 32 broches et de la fragilité des pistes sur les cartes anciennes, l'installation préalable d'un support tulipe à 32 broches est indispensable pour préserver le circuit imprimé lors des opérations de maintenance corrective.
