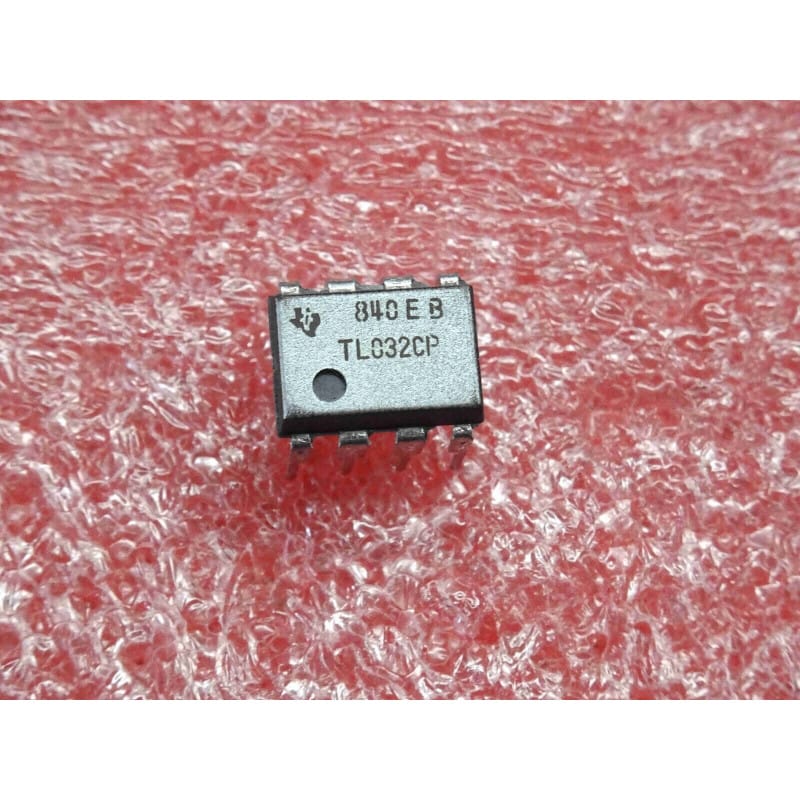

L' TL032CP (souvent écrit TL 032 CP, TL032CP) est un circuit intégré analogique et linéaire, fabriqué historiquement par Texas Instruments.
Ce composant intègre un double amplificateur opérationnel à entrée JFET améliorée à faible consommation et faible décalage (enhanced-JFET low-power/offset operational amplifier). Tout comme le modèle simple TL031 abordé précédemment, il fait partie de la série TL03x de Texas Instruments, combinant les avantages des transistors à effet de champ (JFET) en entrée — impédance d'entrée extrêmement élevée et courants de polarisation minimes — avec des performances optimisées en matière de précision (tension d'offset réduite) et d'efficacité énergétique, sous un format double (deux AOP par boîtier). Il est logé dans un boîtier en plastique à double rangée de broches de type DIP-8 (Dual In-line Package à 8 broches traversantes).
Fabricant : Texas Instruments.
Fonction : Double amplificateur opérationnel JFET à faible consommation et offset amélioré (Dual Low-Power JFET Op-Amp).
Boîtier : DIP-8 (Plastic Dual In-line Package à 8 broches traversantes).
Signification de la référence :
TL032 : Référence de base de la famille des amplificateurs opérationnels doubles JFET basse consommation et de précision de Texas Instruments.
C : Gamme de température commerciale.
P : Boîtier en plastique surmoulé traversant standard (Plastic DIP).
Performances clés :
Impédance d'entrée ultra-élevée : Idéal pour s'interfacer avec des capteurs à haute impédance ou des circuits de mesure de précision sans charger la source.
Faible consommation et précision : Offre un excellent compromis entre une consommation de courant réduite et des caractéristiques de décalage (offset) resserrées par rapport aux séries TL08x/TL06x.
Repérage et Broches Clés (Boîtier DIP-8) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut). Le brochage est standard pour un double AOP en DIP-8 : sorties sur les broches 1 et 7, entrées sur les broches 2-3 et 5-6, alimentation positive Vcc+ sur la broche 8 et alimentation négative Vcc- (ou masse) sur la broche 4.
Environnement : Ce circuit est implanté sur des cartes de préamplification de précision, des filtres actifs ou des modules d'acquisition de mesure analogique, entouré de résistances de haute précision, de condensateurs de liaison et de condensateurs de découplage de l'alimentation.
Diagnostic Express (Distorsion, dérive ou perte de signal) :
Symptômes Courants en Atelier :
Perte de signal, son étouffé ou distorsion sévère sur l'un des deux canaux gérés par le boîtier : amplificateur opérationnel endommagé suite à une surtension ou une décharge électrostatique (ESD).
Bruit de fond excessif, saturation ou apparition d'une tension continue parasite en sortie : vieillissement des condensateurs de découplage de l'alimentation symétrique situés à proximité immédiate du circuit.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : Vérifier la présence et la stabilité des tensions d'alimentation (généralement symétriques $\pm 15\text{V}$ ou similaires) sur les broches 8 (Vcc+) et 4 (Vcc-) par rapport à la masse.
Contrôle des entrées/sorties : Mesurer les tensions continues sur les entrées inverseuses et non-inverseuses (qui doivent être maintenues dans les plages de fonctionnement spécifiées) et vérifier l'intégrité du signal amplifié sur les broches de sortie (1 et 7).
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe à 8 broches est vivement conseillée pour le remplacement de ce circuit, facilitant grandement la maintenance et évitant d'exposer les pistes du circuit imprimé à une surchauffe excessive lors du soudage.
