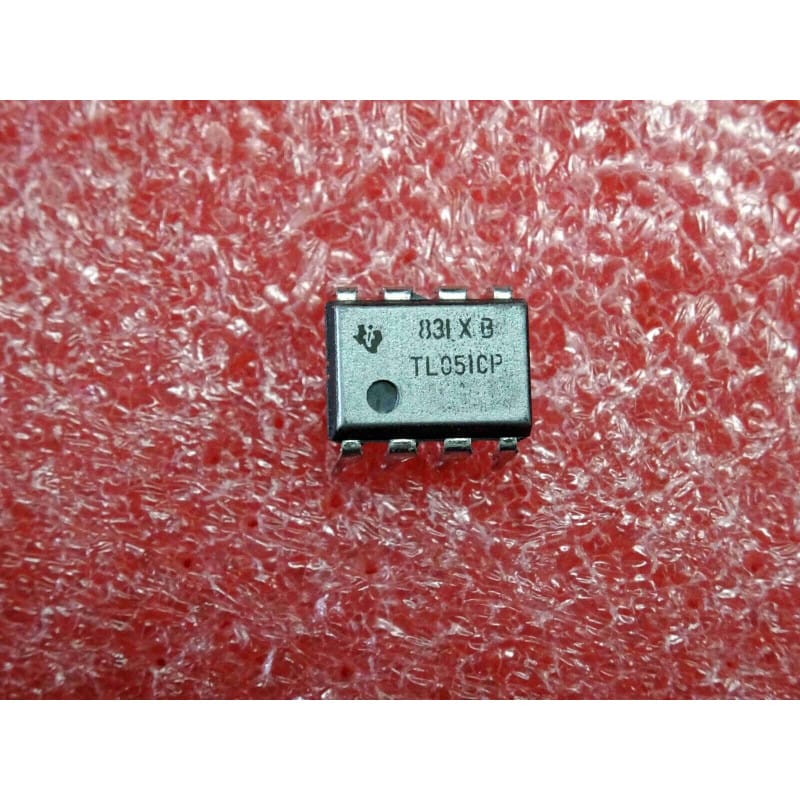

L' TL051CP (souvent écrit ci TL 051 CP, ic TL051CP) est un circuit intégré amplificateur opérationnel haute performance, fabriqué par Texas Instruments.
Ce composant fait partie de la famille avancée des amplificateurs opérationnels à entrée JFET de la série TL05x, conçue pour offrir des performances supérieures aux classiques TL071/TL081. Il intègre des étages d'entrée à JFET compensés en tension pour garantir un faible décalage d'offset (low-offset operational amplifier), une vitesse de balayage (slew rate) élevée, ainsi qu'une excellente précision en continu et en alternatif. Il est logé dans un boîtier en plastique à double rangée de broches de type DIP-8 (Dual In-line Package à 8 broches traversantes).
Fabricant : Texas Instruments.
Fonction : Amplificateur opérationnel simple à entrée JFET et faible tension d'offset (Enhanced-JFET Low-Offset Operational Amplifier).
Boîtier : DIP-8 (Plastic Dual In-line Package à 8 broches traversantes).
Signification de la référence :
TL051 : Référence de l'amplificateur opérationnel JFET simple de génération améliorée de Texas Instruments.
C : Plage de température commerciale (0°C à 70°C).
P : Suffixe désignant le boîtier en plastique DIP standard.
Performances clés :
Tension d'offset ultra-faible : Amélioration significative par rapport aux anciennes générations, réduisant les erreurs de mesure en continu.
Impédance d'entrée extrêmement élevée : Les transistors JFET en entrée minimisent les courants de polarisation, idéal pour les capteurs à haute impédance et les circuits d'échantillonnage.
Bande passante et dynamique élevées : Offre un excellent compromis entre vitesse de commutation et fidélité du signal audio ou de mesure.
Repérage et Broches Clés (Boîtier DIP-8) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut). Le brochage standard comprend l'entrée inverseuse (pin 2), l'entrée non-inverseuse (pin 3), les alimentations positive/négative (pins 7 et 4), la sortie (pin 6), ainsi que les broches optionnelles d'équilibrage de l'offset (pins 1 et 5).
Environnement : Ce circuit est implanté sur des cartes de mesure analogiques de précision, des préamplificateurs audio haut de gamme ou des filtres actifs, entouré de résistances à faible tolérance et de condensateurs de découplage de haute qualité.
Diagnostic Express (Saturation de sortie ou dérive du signal) :
Symptômes Courants en Atelier :
Sortie bloquée aux rails d'alimentation (saturation positive ou négative) ou absence de signal amplifié malgré une entrée valide : amplificateur détruit suite à une surtension ou un dépassement des tensions d'alimentation maximales.
Dérive thermique anormale du signal de sortie ou erreur de tension continue : claquage partiel des transistors JFET d'entrée ou vieillissement des composants périphériques.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : Vérifier la présence et la symétrie des tensions continues d'alimentation (par exemple $\pm15\text{V}$) sur les broches 4 et 7 par rapport à la masse.
Contrôle du mode différentiel : Mesurer la tension continue entre les entrées inverseuse et non-inverseuse (qui doit tendre vers 0V en fonctionnement linéaire bouclé) et vérifier la tension sur la broche de sortie.
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe à 8 broches est vivement conseillée pour le remplacement de ce composant de précision, facilitant la maintenance et évitant d'exposer la puce à une surchauffe excessive lors des opérations de brasage.
