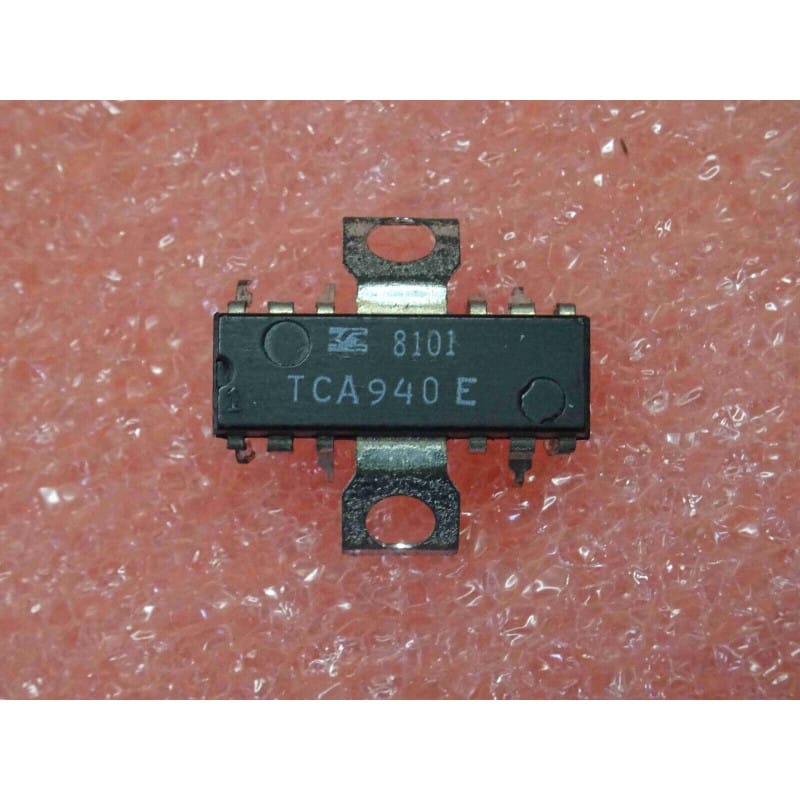

L' TCA940E (souvent écrit ci TCA 940 E, ic TCA940E) est une variante directe de la famille des circuits intégrés amplificateurs audio de puissance linéaire monolithique de SGS (SGS-ATES, devenu STMicroelectronics), partageant la même architecture de base que le TCA940N abordé précédemment.
Ce composant est conçu pour fournir une puissance audio de 10 watts dans des charges de haut-parleurs pour les applications grand public et professionnelles de l'ère analogique. La lettre E en fin de référence désigne généralement une déclinaison spécifique du boîtier (options de pliage des broches ou tolérances de fabrication). Il est logé dans le même type de boîtier plastique de puissance doté de 12 broches avec languette thermique intégrée.
Fabricant : SGS / SGS-ATES.
Fonction : Amplificateur de puissance audio 10W (AF Power Amplifier).
Boîtier : Boîtier plastique de puissance à 12 broches avec embase thermique.
Signification de la référence :
TCA... : Famille européenne PRO Electron désignant les circuits intégrés linéaires analogiques.
-940 : Référence de l'amplificateur audio 10W de SGS.
-E : Suffixe de version indiquant une variante de configuration de boîtier ou de spécifications électriques.
Performances clés :
Puissance de sortie de 10W : Conçu pour alimenter efficacement des haut-parleurs standard avec une distorsion minimale.
Sécurités intégrées : Protection thermique et limitation de courant en cas de surcharge.
Repérage et Broches Clés (Boîtier 12 Broches) :
Repérage : L'encoche en demi-cercle, le point gravé ou le détrompeur sur le boîtier indique la position de la broche 1. Les broches de puissance et la semelle métallique/plastique centrale exigent un soin particulier lors de la mise en place.
Environnement : Ce circuit est implanté sur la platine principale audio, vissé obligatoirement sur un radiateur en aluminium avec de la pâte thermique pour assurer une dissipation correcte des calories générées par les 10W de puissance, et entouré de condensateurs de liaison et de filtrage d'alimentation.
Diagnostic Express (Absence de son ou coupure thermique) :
Symptômes Courants en Atelier :
Absence de son en sortie ou haut-parleur muet : circuit intégré détruit suite à une surtension ou un court-circuit sur la ligne du haut-parleur.
Son distordu ou coupure rapide après quelques secondes de fonctionnement : mauvaise évacuation thermique (radiateur mal serré ou absence de pâte thermique) entraînant la mise en sécurité thermique de la puce.
Mesures sous tension (au multimètre) :
Contrôle de l'alimentation : Vérifier la présence et la stabilité de la tension continue d'alimentation (Vcc) sur la broche dédiée par rapport à la masse.
Contrôle de la sortie : Mesurer la tension continue sur la broche de sortie audio (qui doit se stabiliser à la moitié de la tension d'alimentation en montage simple).
Recommandations de Montage :
Dissipation Thermique : Ne jamais faire fonctionner ce composant sans son radiateur en aluminium. Veillez à appliquer une fine couche de pâte thermique pour garantir un transfert thermique optimal et éviter toute surchauffe destructrice.
