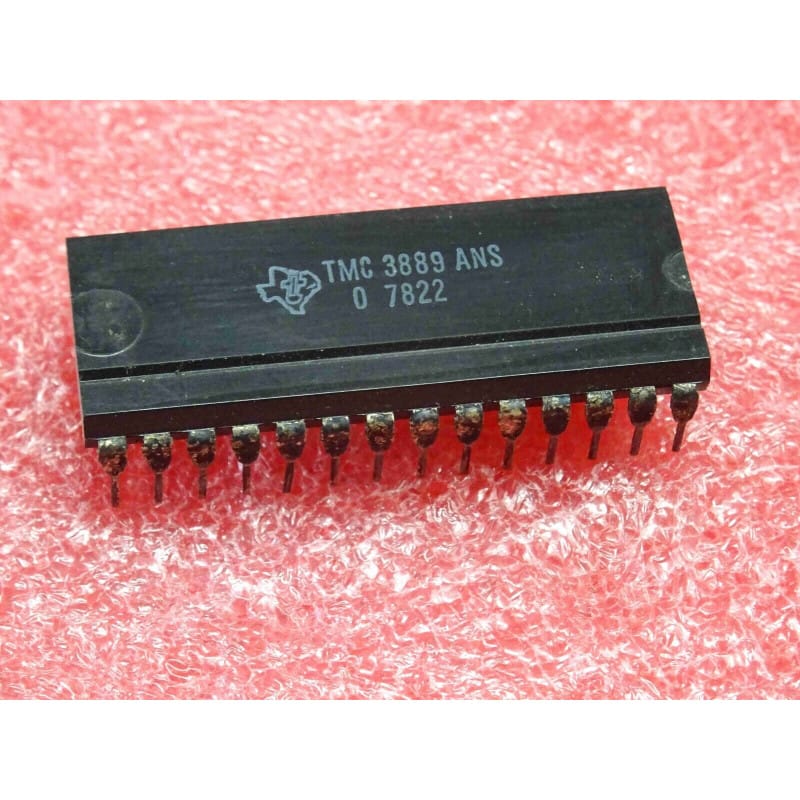

L' TMC3889ANS (souvent écrit ci TMC 3889 ANS, ic TMC3889ANS) est un circuit intégré analogique et mixte spécialisé, fabriqué historiquement par Texas Instruments.
Ce composant est conçu pour des applications de traitement du signal, d'interface ou de contrôle dans les équipements électroniques professionnels, industriels ou grand public de l'ère analogique-numérique. Il est logé dans un boîtier en plastique à double rangée de broches de type DIP-28 (Dual In-line Package à 28 broches traversantes).
Fabricant : Texas Instruments.
Fonction : Circuit intégré spécialisé d'interface ou de traitement de signal analogique/mixte.
Boîtier : DIP-28 (Plastic Dual In-line Package à 28 broches traversantes).
Signification de la référence :
TMC... : Référence de type Texas Instruments pour les circuits intégrés spécialisés ou de conversion/interface.
-3889 : Référence spécifique du modèle.
-ANS : Suffixe de version du boîtier et de plage de température industrielle/commerciale.
Performances clés :
Intégration dédiée : Regroupe des fonctions complexes de traitement ou de commutation de signaux sur une même puce monolithique.
Robustesse du boîtier traversant : Conçu pour une implantation robuste sur circuit imprimé traditionnel.
Cas particulier des composants stockés (Pattes oxydées) :
Problématique : La présence d'oxydation sur les broches d'un composant ancien stocké empêche une soudure correcte et fiable, créant des résistances de contact parasites ou des "soudure sèches".
Protocole de nettoyage en atelier :
Nettoyage mécanique léger : Gratter délicatement l'oxydation superficielle de chaque broche à l'aide d'une petite brosse métallique fine, de fibre de verre ou d'un grattoir de precision, en veillant à ne pas tordre ou fragiliser les broches du boîtier DIP-28.
Désoxydation chimique : Appliquer un flux de brasage adapté (flux décapant) sur les broches pour dissoudre les traces d'oxydes résiduelles.
Étainage préventif (étamage ou pretinning) : Passer un fer à souder propre avec un peu d'étain frais sur chaque broche pour recouvrir le métal d'une fine couche protectrice brillante, garantissant ainsi une excellente mouillabilité lors de la pose ultérieure sur le circuit imprimé.
Repérage et Implantation (Boîtier DIP-28) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut).
Recommandations de Montage : L'utilisation d'un support tulipe à 28 broches est vivement conseillée pour le remplacement ou l'installation de ce circuit grand format, facilitant la maintenance et évitant d'exposer les pistes délicates du circuit imprimé à une surchauffe excessive lors du brasage.
