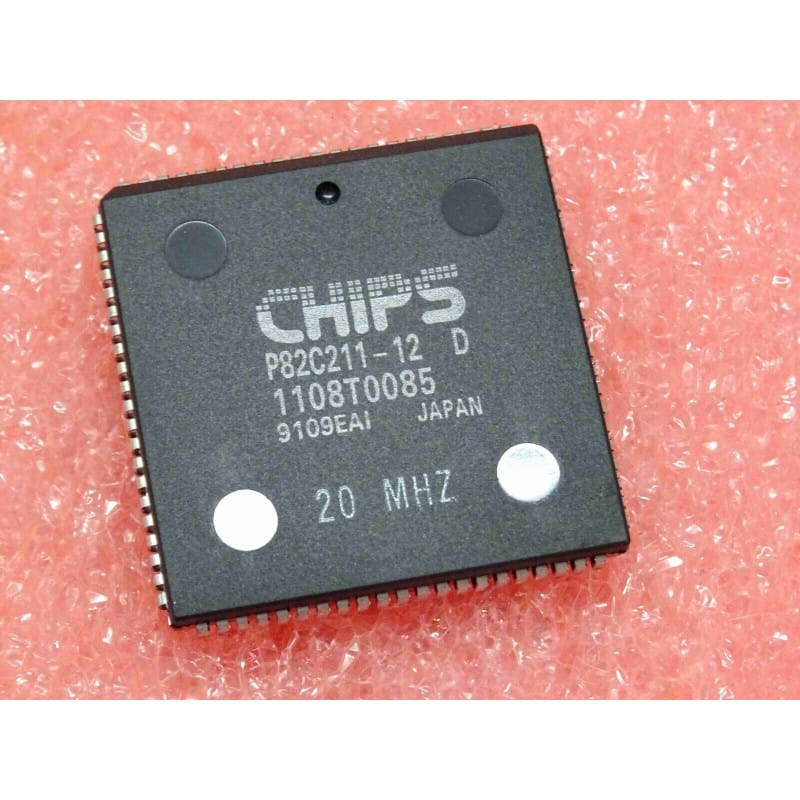

Le P82C211-12 D (souvent écrit ci P 82C211 -12 D, ic P82C211-12 D) est un circuit intégré de logique système (Chipset) appartenant aux jeux de composants pionniers pour les ordinateurs compatibles IBM PC/AT, fabriqué historiquement par Chips and Technologies (CHIPS).
Ce composant fait partie des architectures de jeux de puces VLSI (Very Large Scale Integration) qui ont permis de réduire drastiquement le nombre de composants discrets sur les cartes mères de type AT. Le suffixe "-12" indique la classe de fréquence nominale (supportant des horloges processeur/système jusqu'à 20 MHz selon les configurations d'architecture), et le suffixe "D" désigne traditionnellement la version du boîtier CMS carré à contacts en J de type PLCC-84 (Plastic Leaded Chip Carrier à 84 broches).
Fabricant : Chips and Technologies (CHIPS).
Fonction : Contrôleur de logique système / Jeu de puces AT (System Controller / AT Chipset).
Technologie : CMOS (basse consommation, haute intégration).
Boîtier : PLCC-84 (Plastic Leaded Chip Carrier CMS carré à 84 broches).
Signification de la référence :
P... : Préfixe constructeur pour les circuits VLSI.
-82C211 : Référence de base du composant (contrôleur de bus et de système pour les architectures AT 286/386).
-12 : Indice de vitesse et de cadencement (compatibilité avec les fréquences système de l'époque).
-D : Indice de révision du masque ou du boîtier.
Performances clés :
Intégration haut niveau : Regroupe la logique de contrôle du bus, la gestion des signaux de commande de la carte mère et l'interfaçage avec le microprocesseur central.
Compatibilité logicielle : Conçu pour assurer une compatibilité rigoureuse avec le BIOS et le matériel standard des PC/AT de bureau.
Repérage et Brochage (Boîtier PLCC-84) :
Repérage : Un coin biseauté ou un point gravé sur le boîtier en plastique carré indique la position de la broche 1. Les 84 contacts sont répartis sur les quatre côtés du boîtier, gérant les lignes d'adresse, de données, de contrôle du bus ISA et les signaux d'horloge.
Environnement : Ce circuit se rencontre exclusivement sur les cartes mères d'ordinateurs compatibles PC de type 286 ou 386 de la fin des années 1980 et du début des années 1990.
Diagnostic Express (Pannes de carte mère vintage) :
Symptômes Courants en Atelier :
Blocage complet au démarrage (pas de signal POST, écran noir, absence de génération du signal d'horloge ou de validation du bus) : circuit VLSI CHIPS détruit par une surtension ou une décharge électrostatique (ESD).
Surchauffe anormale du boîtier PLCC-84 à la mise sous tension : court-circuit interne d'une jonction CMOS.
Mesures sous tension (au multimètre) :
Contrôle de l'alimentation : Vérifier la présence et la stabilité de la tension d'alimentation continue (+5V) sur les broches Vcc par rapport aux masses (GND).
Recommandations de Montage & Restauration :
Manipulation CMS (PLCC) : Ce grand boîtier CMS à 84 broches soudé à plat nécessite, en cas de remplacement, une station à air chaud adaptée ou une buse spécifique pour éviter d'arracher les pistes fines de la carte mère lors du dessoudage.
