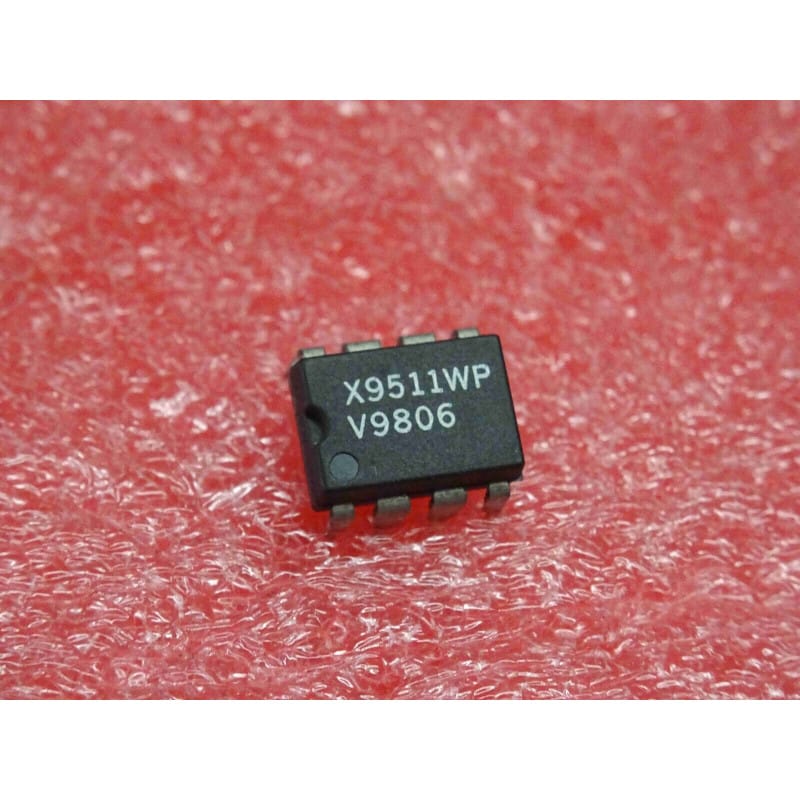

Le X9511WP est un circuit intégré de potentiomètre numérique commandé par boutons-poussoirs (Push-Button Controlled Potentiometer) d'une résolution de 31 curseurs (32 prises), fabriqué historiquement par Xicor (acquis ultérieurement par Intersil / Renesas).
Ce composant permet de remplacer un potentiomètre mécanique traditionnel par un réglage entièrement électronique piloté par deux simples boutons (Incrémentation et Décrémentation), avec une fonction de mémorisation automatique (non volatile) de la position du curseur à la coupure de l'alimentation. Le suffixe "W" désigne la valeur nominale de résistance globale (10 kOhms), et le suffixe "P" indique le boîtier plastique traversant de type DIP-8 (Dual In-line Package à 8 broches).
Fabricant : Xicor (Intersil / Renesas).
Fonction : Potentiomètre numérique à commande par boutons-poussoirs et mémoire non volatile (Push-Button Controlled XDCP).
Technologie : CMOS / EEPROM intégrée.
Boîtier : DIP-8 (Plastic Dual In-line Package traversant à 8 broches).
Signification de la référence :
X... : Préfixe Xicor pour les circuits de gestion de système, mémoires non volatiles et potentiomètres numériques (XDCP).
-9511 : Référence de base de la famille des potentiomètres à commande directe par boutons.
-W : Indice de résistance nominale globale (10 kOhms).
-P : Suffixe désignant le boîtier DIP traversant.
Performances clés :
Interface à boutons-poussoirs : Pilotage direct par deux entrées logiques (haut/bas) sans nécessiter de microcontrôleur externe ou de bus de communication complexe.
Mémoire non volatile : Sauvegarde automatique de la position du curseur en fin d'utilisation pour la retrouver à la prochaine mise sous tension.
Résolution : 32 positions (31 résistances intermédiaires).
Repérage et Brochage (Boîtier DIP-8) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut).
Brochage fonctionnel typique (Série X9511) :
Bornes de la résistance (RH et RL) et curseur (RW).
Entrées de commande des boutons (Incrément/Décrément).
Alimentation (Vcc) et masse (GND).
Environnement : Ce composant se rencontre dans les équipements audio de salon, les alimentations réglables, les tableaux de commande industriels et les instruments de mesure nécessitant un réglage frontal sans potentiomètre mécanique usurable.
Diagnostic Express (Pannes de réglage) :
Symptômes Courants en Atelier :
Impossibilité de faire varier la résistance, curseur bloqué à une extrémité ou perte de mémorisation des réglages à l'extinction de l'appareil : circuit intégré endommagé suite à une surtension ou une décharge électrostatique (ESD) sur les lignes de commande.
Surchauffe anormale du boîtier DIP-8 à la mise sous tension : court-circuit interne entre l'alimentation et la masse.
Mesures sous tension (au multimètre) :
Contrôle de l'alimentation : Vérifier la présence et la stabilité de la tension d'alimentation continue (généralement +5V) sur la broche VCC par rapport à la masse.
Recommandations de Montage & Restauration :
Support tulipe : L'installation d'un support tulipe à 8 broches est vivement conseillée lors d'une restauration pour préserver le circuit imprimé ancien et faciliter le remplacement éventuel du composant en cas de maintenance.
