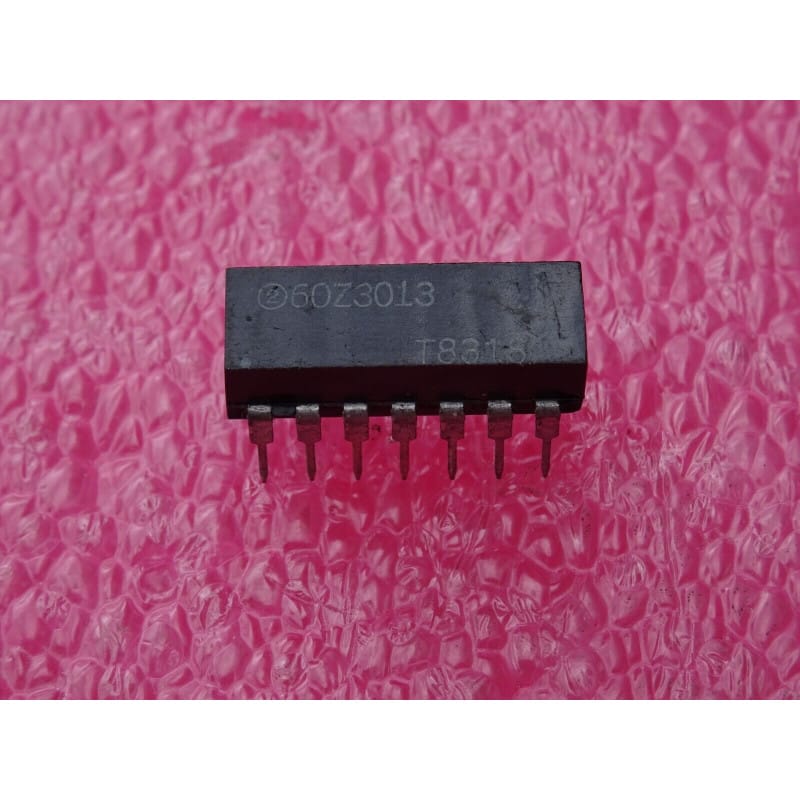

Ce composant en boîtier traversant DIP14 (Dual In-line Package 14 broches), référencé 60Z3013 (60Z 3013 / 60Z-3013) et issu du catalogue historique de Sprague Electric Company (fabricant américain de référence dans les réseaux passifs de précision et modules magnétiques/hybrides), est un module / réseau intégré de composants passifs (réseau R/C, transformateurs d'impulsions miniatures, lignes à retard ou réseaux d'adaptation et de filtrage).
Principalement employé dans l'instrumentation de mesure de laboratoire, l'informatique vintage, les calculateurs et les équipements de télécommunication des années 1970 à 1990, ce boîtier scellé regroupe plusieurs éléments appairés sous un même encombrement compact. Il assure un couplage thermique homogène entre les voies internes, un encombrement minimal sur le circuit imprimé et une excellente stabilité électrique dans le temps.
Points Forts & Fiabilité de la Série Sprague 60Z
Stabilité & Appairage Thermique : L'intégration des composants sur un substrat unique garantit une dérive thermique uniforme et un comportement électrique symétrique entre les différentes branches.
Fabrication Haute Fiabilité Sprague : Conçu pour répondre aux exigences industrielles et professionnelles strictes de dérive minimale et de tenue dans le temps.
Standardisation DIP14 : Format universel s'enfichant directement sur des supports tulipe standards 14 broches pour faciliter les opérations de test, de mesure et de maintenance.
Mémo Technique & Points Clés d'Atelier / Brasage
Applications Recommandées :
Restauration Rétro-Computing & Instrumentation : Remplacement à l'identique sur des cartes logiques, contrôleurs d'acquisition, alimentations stabilisées de précision ou oscilloscopes d'époque.
Maintenance Industrielle : Dépannage de cartes mères et systèmes d'automatisme exploitant la série de réseaux Sprague 60Z.
Consignes de Pose & Précautions :
Support tulipe recommandé : Pour les bancs d'essai ou phases de diagnostic, monter une embase tulipe DIP14 sur le PCB afin d'éviter toute chauffe répétée sur le composant.
Brasage : Température de panne recommandée entre 320°C et 350°C, avec un temps de contact limité à moins de 3 secondes par broche.
Indexation Broche 1 : Aligner impérativement l'encoche de détrompage ou le repère sérigraphié du boîtier avec l'empreinte du PCB pour respecter l'agencement interne des circuits.
Composants Électroniques Passifs, Réseaux Intégrés & Vintage / Fabricant : SPRAGUE / Référence : 60Z3013 / Boîtier : DIP14 traversant / État : 100% Neuf de stock (NOS).
