Le 63S141J (souvent écrit 63S141 J) est une mémoire PROM (Programmable Read-Only Memory) bipolaire de 1k-bit organisée en 256 mots de 4 bits, fabriquée par MMI (Monolithic Memories Inc.) en technologie Schottky à fusibles en titane-tungstène (Ti-W).
Ce composant est particulièrement apprécié dans les systèmes électroniques anciens, les cartes à microprocesseur vintage, les calculateurs industriels et les équipements de test et mesure des années 1970 et 1980 pour le stockage de microprogrammes, de tables de conversion et de logique combinatoire câblée.
Fabricant : MMI Semiconductor (Monolithic Memories Inc.).
Fonction : Mémoire PROM bipolaire 1k-bit (256 mots x 4 bits).
Technologie : Bipolaire Schottky avec fusibles programmables en Ti-W (Titanium-Tungsten).
Performances clés :
Vitesse d'accès : Temps d'accès rapide (généralement de l'ordre de 30 ns max), idéal pour les boucles de calcul et de décodage sans états d'attente (wait states).
Sorties Three-State (Tri-état) : Permet la mise en cascade et le partage direct sur bus de données.
Entrées PNP : Faibles courants d'entrée réduisant la charge sur les circuits logiques amont.
Repérage et Brochage :

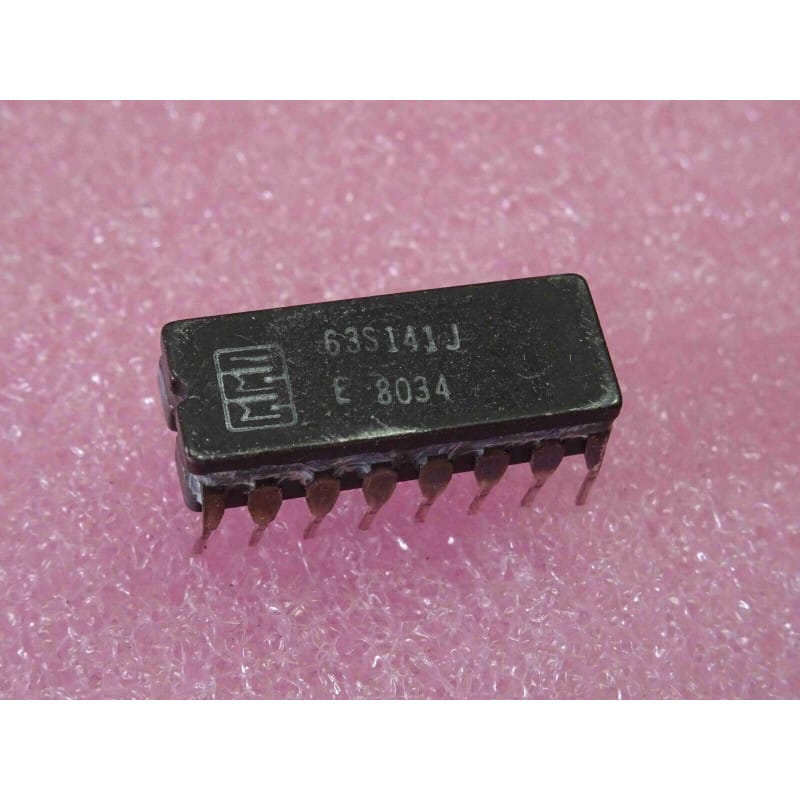

Boîtier céramique DIP 16 broches (J). Repérage par détrompeur (encoche ou point). Le brochage standard regroupe :
Les entrées d'adresse (A0 à A7)
Les sorties de données (O1 à O4)
L'entrée de validation/activation de sortie (/OE)
Les broches d'alimentation (VCC) et de masse (GND).
Environnement : Cartes mères d'ordinateurs rétro, cartes de contrôle industrielles à base de processeurs bit-slice ou 8-bits, synthétiseurs et équipements de laboratoire anciens.
Diagnostic Express (Pannes et Vérifications) :
Symptômes Courants en Atelier : Boîtier bouillant au toucher (court-circuit interne de la puce silicium suite à une surtension sur le rail d'alimentation), système bloqué au démarrage (code manquant ou corruption/grillage des fusibles internes).
Mesures : Contrôler l'absence de court-circuit franc entre VCC et la masse au multimètre. La vérification du contenu logique nécessite l'utilisation d'un programmateur de composants adapté aux PROM bipolaires anciennes (si le bit de protection/sécurité n'a pas été grillé).
Recommandations de Montage & Restauration :
Support de circuit : En cas de remplacement ou de diagnostic, l'installation d'un support professionnel tulipe est fortement recommandée pour éviter de soumettre le boîtier céramique fragile ou les pistes fragiles du circuit imprimé d'époque à des cycles de chauffe excessifs.
