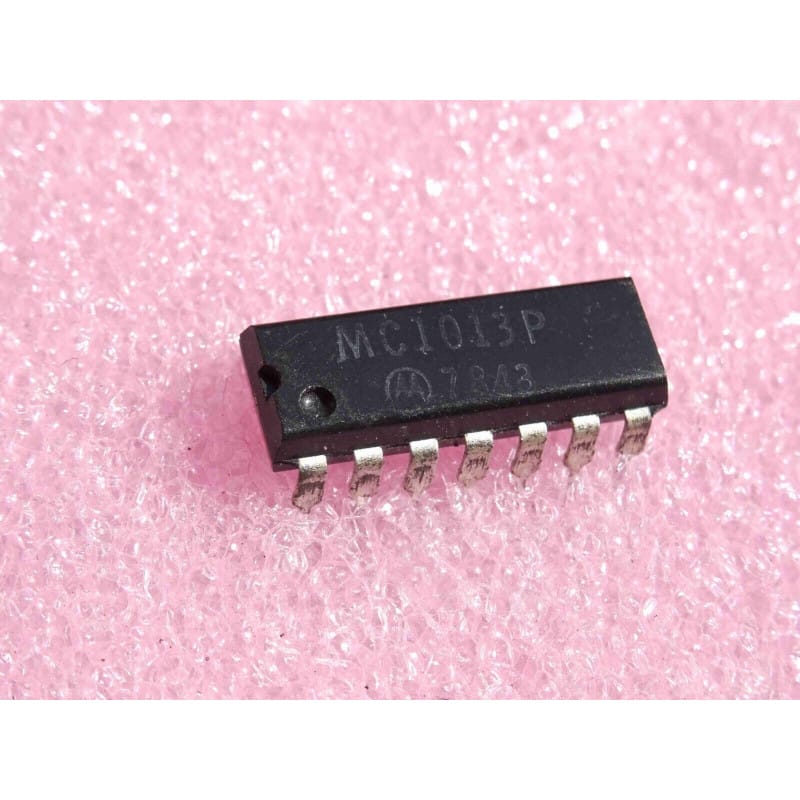

Le MC1013P (souvent écrit MC 1013 P ou ic MC1013P) est un circuit intégré logique de haute vitesse appartenant à la famille ECL (Emitter-Coupled Logic - logique à émetteurs couplés) de première génération (MECL I/II), fabriqué à l'origine par Motorola.
Ce composant est particulièrement apprécié dans les systèmes de télécommunications, les compteurs haute fréquence, les synthétiseurs de fréquence et les équipements de mesure professionnels des années 1970 et 1980 pour sa capacité à commuter à des cadences très élevées.
Fabricant : Motorola.
Fonction : Bascule J-K AC-couplée 85 MHz (85MHz AC Coupled J-K Flip-Flop).
Technologie : Logique ECL (Emitter-Coupled Logic) ultra-rapide en boîtier plastique DIP (Dual In-Line Package) 14 broches.
Signification de la référence :
MC... : Préfixe historique Motorola pour les circuits intégrés commerciaux.
1013... : Référence de base du modèle de bascule J-K rapide de la série MECL.
P : Désigne le boîtier plastique DIP traversant standard.
Performances clés :
Fréquence de fonctionnement élevée : Conçu pour atteindre des fréquences de commutation de l'ordre de 85 MHz, idéal pour le traitement de signaux RF et logiques rapides.
Entrées AC-couplées : Les condensateurs de liaison internes ou les configurations de couplage alternatif permettent de s'affranchir des contraintes de niveaux continus stricts sur certaines commandes d'horloge.
Temps de propagation ultra-courts : Caractéristique de la technologie ECL, garantissant un délai de réponse minimal.
Repérage et Brochage :
Boîtier plastique DIP 14 broches (P). Repérage par détrompeur (encoche ou point). Attention particulière au brochage et aux niveaux d'alimentation spécifiques de la logique ECL (généralement alimentation négative avec le 0V relié à la masse et la broche VCC/VEE positionnée selon les standards ECL de la série).
Environnement : Instruments de mesure de laboratoire vintage (fréquencemètres, oscilloscopes haut de gamme), équipements radar, émetteurs-récepteurs professionnels et cartes de traitement numérique ultra-rapide anciennes.
Diagnostic Express (Pannes et Vérifications) :
Symptômes Courants en Atelier : Absence de basculement à haute fréquence, sortie figée, ou destruction thermique due à une erreur de tension d'alimentation (la logique ECL est très sensible aux erreurs de polarité ou de surtension).
Mesures : Vérifier la stabilité des tensions d'alimentation spécifiques de la famille ECL et contrôler les signaux d'horloge et d'entrée à l'oscilloscope à large bande.
Recommandations de Montage & Restauration :
Contraintes de câblage ECL : Les circuits ECL génèrent et consomment des fronts très raides. Un plan de masse rigoureux, un découplage soigné des alimentations au plus près des broches et le respect des adaptations d'impédance sur les lignes de transmission sont impératifs pour éviter les réflexions et les faux déclenchements. L'utilisation d'un support tulipe est conseillée pour la maintenance.
