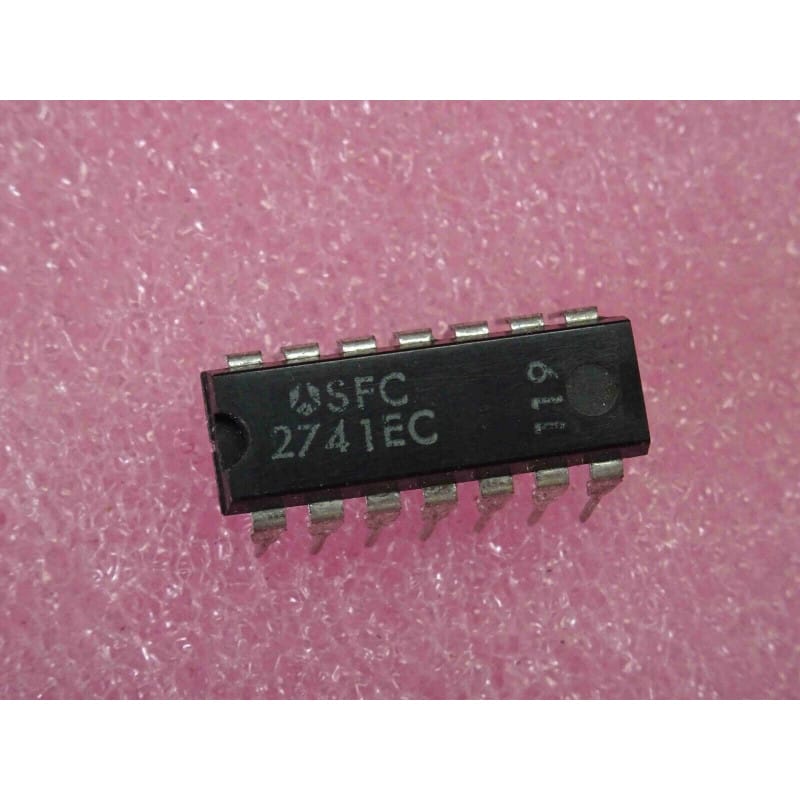

Le SFC2741EC (souvent écrit ci SFC2741 EC, ic SFC2741EC) est un circuit intégré amplificateur opérationnel (AOP) fabriqué historiquement par le géant français des semi-conducteurs Thomson (via sa filiale Sescosem).
Ce composant est la déclinaison européenne du mythique LM741, mais il se distingue par son conditionnement d'origine dans un grand boîtier traversant à double rangée de broches de type DIP-14 (Dual In-line Package à 14 broches), bien que la puce de silicium interne ne réalise qu'une fonction d'AOP unique. Les broches supplémentaires du boîtier étaient souvent laissées non connectées ou utilisées pour des configurations spécifiques de test selon les normes industrielles et militaires de l'époque.
Fabricant : Thomson (Sescosem).
Fonction : Amplificateur opérationnel unique standard (Single Operational Amplifier, équivalent LM741 / SN72741).
Boîtier : DIP-14 (Plastic Dual In-line Package traversant à 14 broches).
Signification de la référence :
SFC... : Préfixe historique Thomson / Sescosem pour les circuits intégrés linéaires et logiques professionnels.
-2741 : Référence de la famille des AOP 741 (souvent transposée par les fabricants européens comme alternative aux séries LM741 ou SN72741).
-EC : Suffixe de grade et de plage de température professionnelle/commerciale du fabricant.
Performances clés :
Compensation en fréquence interne : Ne nécessite aucun condensateur externe pour assurer sa stabilité en contre-réaction.
Protection contre les courts-circuits : Les sorties résistent aux courts-circuits permanents vers la masse.
Alimentation symétrique ou simple : Fonctionne traditionnellement avec des tensions continues allant de +/- 5V à +/- 15V.
Repérage et Brochage (Boîtier DIP-14 pour AOP unique) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1.
Spécificité du brochage : Contrairement au LM741 standard en boîtier DIP-8, le brochage de cette version en boîtier DIP-14 mappe les connexions traditionnelles (entrées, sortie, alimentations) sur des broches spécifiques éloignées, nécessitant de se référer au schéma d'implantation de la carte d'époque (les broches 4, 7, 2, 3 et 6 du modèle DIP-8 étant redistribuées sur la matrice à 14 broches).
Environnement : Ce circuit se rencontre massivement dans les équipements électroniques industriels, professionnels et militaires européens des années 1970 et 1980 (cartes Thomson, automates, instruments de mesure).
Diagnostic Express (AOP saturé ou défaillant) :
Symptômes Courants en Atelier :
Sortie de l'amplificateur figée au maximum des rails d'alimentation (saturation positive ou négative) ou absence de signal : circuit intégré détruit suite à une surtension.
Surchauffe anormale du boîtier à la mise sous tension : court-circuit interne d'une jonction.
Mesures sous tension (au multimètre) :
Contrôle des alimentations : Vérifier la présence stable des tensions d'alimentation positive et négative sur les broches dédiées du boîtier par rapport à la masse.
Recommandations de Montage & Restauration :
Support tulipe : L'installation d'un support tulipe à 14 broches est vivement conseillée pour faciliter les opérations de maintenance corrective sur les cartes électroniques vintage équipées de ces références européennes rares.
