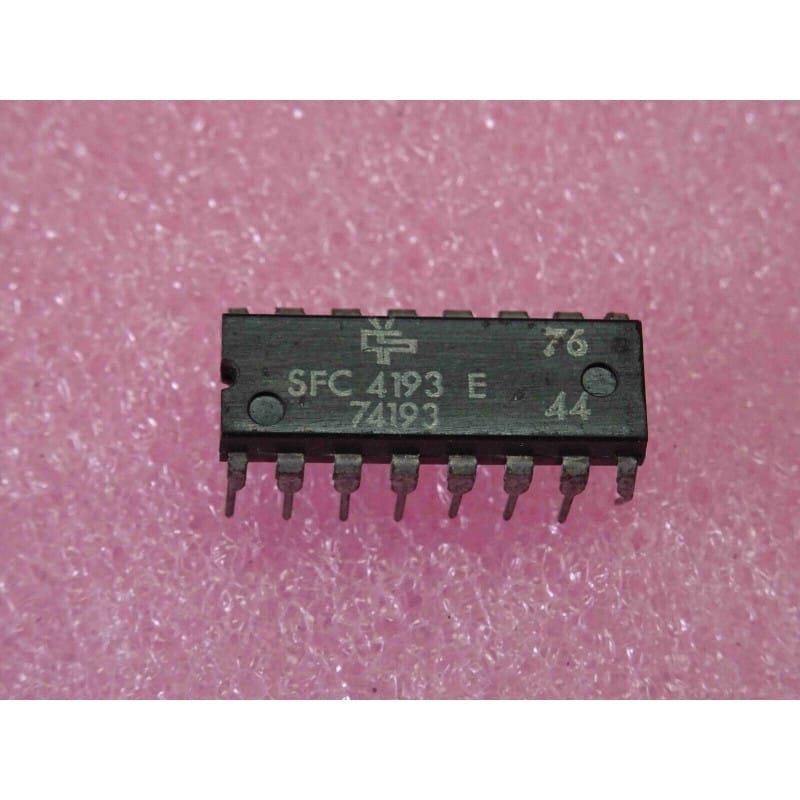

Le SFC4193E est un circuit intégré logique de la famille TTL fonctionnant comme un compteur/décompteur binaire synchrone programmable à 4 bits, fabriqué historiquement par Sescosem.
Ce composant est l'équivalent direct et standard de la célèbre famille 74193. Il dispose d'entrées d'horloges séparées pour le comptage et le décomptage, de circuits de remise à zéro asynchrone, d'un chargement parallèle asynchrone, ainsi que de sorties de retenue et de report pour permettre la mise en cascade. Il est logé dans un boîtier plastique traversant à double rangée de broches de type DIP-16.
Fabricant : Sescosem (Thomson-CSF).
Fonction : Compteur / Décompteur binaire synchrone programmable à 4 bits.
Technologie : TTL standard.
Boîtier : DIP-16 traversant en plastique.
Performances clés :
Double horloge indépendante : Entrées séparées pour l'incrémentation et la décrémentation.
Chargement parallèle : Permet d'initialiser le compteur à une valeur binaire spécifique via quatre entrées de données.
Alimentation : Fonctionne sous une tension continue standard de +5V.
Repérage et Brochage (Boîtier DIP-16) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1.
Brochage fonctionnel standard :
Alimentation : Masse (GND) sur la broche 8 et alimentation positive (+5V) sur la broche 16.
Diagnostic Express :
Compteur figé, absence de comptage sur les impulsions d'horloge, ou sorties bloquées : circuit intégré détruit suite à une surtension.
Vérifier la présence et la stabilité du +5V entre la broche 16 et la broche 8.
Recommandations de Montage :
L'installation préalable d'un support tulipe à 16 broches est vivement conseillée pour préserver le circuit imprimé et sécuriser la maintenance.
