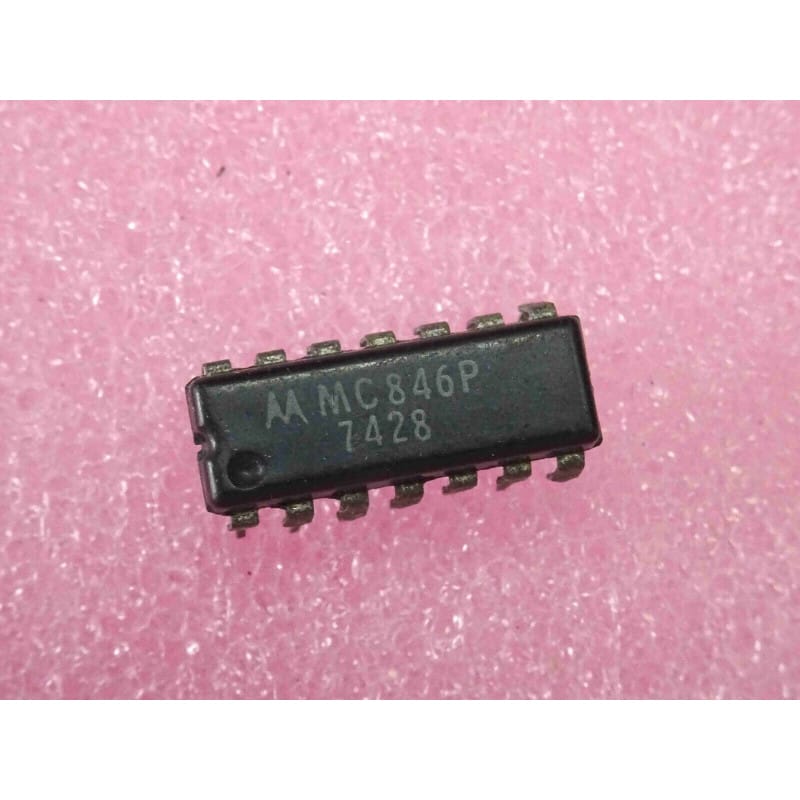

Le MC846P (souvent écrit MC 846 P ou ic MC846P) est un circuit intégré logique de type TTL ou DTL ancien, contenant quatre portes non-ET (NAND) indépendantes à deux entrées, fabriqué à l'origine par Motorola.
Ce composant est particulièrement apprécié dans les systèmes numériques vintage, les ordinateurs de première génération, les cartes de contrôle industrielles et les équipements de test des années 1960 et 1970 pour la réalisation de fonctions logiques de base.
Fabricant : Motorola.
Fonction : Quadruple porte NAND à 2 entrées (Quad 2-Input NAND Gate).
Technologie : Circuit intégré logique transistor-transistor ou diode-transistor en boîtier plastique DIP (Dual In-Line Package) 14 broches.
Signification de la référence :
MC... : Préfixe historique Motorola pour les circuits intégrés commerciaux.
846... : Référence de base du modèle de porte logique de la série.
P : Désigne le boîtier plastique DIP traversant standard.
Performances clés :
Architecture quadruple : Intègre quatre portes logiques indépendantes sur une même puce, optimisant l'espace sur les circuits imprimés de l'époque.
Compatibilité logique : Conçu pour s'interfacer directement avec les standards de niveaux logiques des architectures numériques anciennes.
Repérage et Brochage :
Boîtier plastique DIP 14 broches (P). Repérage par détrompeur (encoche ou point). Le brochage standard regroupe les entrées et sorties des quatre portes NAND ainsi que les connexions d'alimentation (VCC et Masse/GND).
Environnement : Systèmes informatiques anciens, automates programmables vintage, cartes de calcul et instruments de laboratoire des années 1960 et 1970.
Diagnostic Express (Pannes et Vérifications) :
Symptômes Courants en Atelier : Sortie d'une porte figée à l'état haut ou bas indépendamment des entrées, ou court-circuit franc sur le rail d'alimentation causé par une défaillance interne du silicium.
Mesures : Vérifier la stabilité de la tension d'alimentation (généralement +5V pour les familles logiques compatibles) et contrôler les niveaux logiques en entrée et en sortie à l'aide d'une sonde logique ou d'un oscilloscope.
Recommandations de Montage & Restauration :
Découplage et manipulation : Veiller à placer un condensateur de découplage adapté à proximité immédiate des broches d'alimentation pour éviter les micro-coupures ou rebonds parasites. L'utilisation d'un support tulipe est recommandée lors du remplacement pour préserver le circuit de la chaleur du fer à souder.
