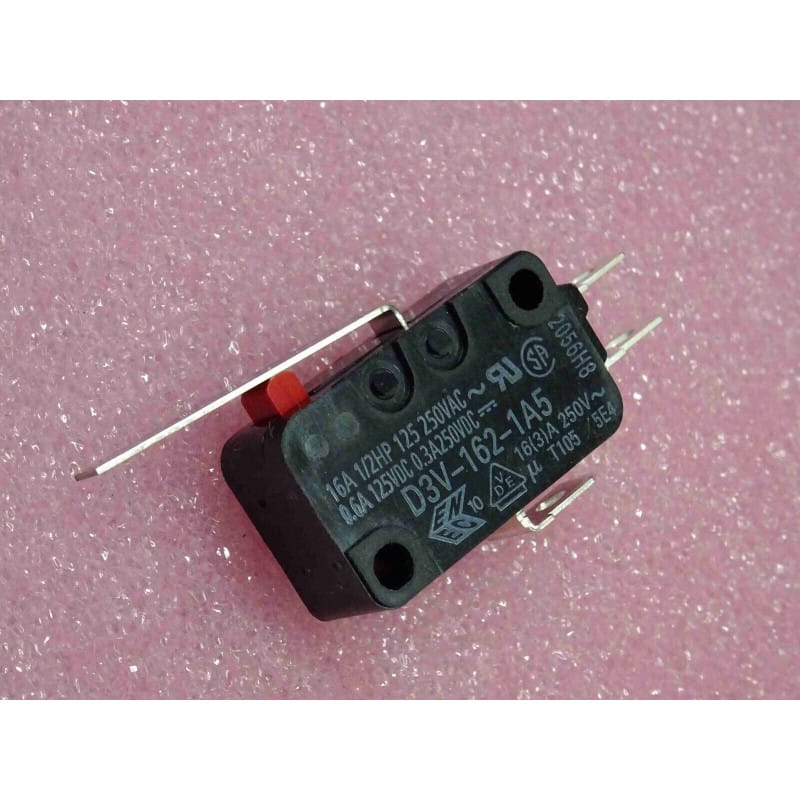

Le Omron D3V-162-1A5 (souvent désigné comme microrupteur ou microswitch) est un interrupteur miniature à action rapide de haute fiabilité, fabriqué par Omron.
Ce composant est particulièrement apprécié dans les automatismes industriels, l'électroménager, les commandes de sécurité et les équipements mécaniques nécessitant un contact inverseur robuste capable de commuter des courants importants.
Fabricant : Omron.
Fonction : Microrupteur à action rapide / Contact inverseur (1RT / SPDT / 1CO - Single Pole Double Throw / Changeover).
Technologie / Format : Boîtier compact en résine phénolique avec actionneur à levier droit intégré.
Signification de la référence :
D3V... : Série Omron des microrupteurs généraux à haute fiabilité et longue durée de vie.
16... : Calibre de courant nominal (16 Ampères).
2... : Type de montage ou configuration d'actionneur (modèle à levier).
1A5... : Spécifications de bornes, force d'actionnement et type de contact.
Performances clés :
Pouvoir de coupure élevé : Conçu pour commuter jusqu'à 16 A sous 250 VAC, adapté aux charges résistives et inductives modérées.
Levier de commande : Équipé d'un levier d'environ 25 mm permettant de démultiplier la course et de réduire la force d'actionnement nécessaire (force de déclenchement d'environ 1.96 N / 200 gf max).
Durabilité mécanique : Mécanisme à ressort à déclenchement brusque (snap-action) garantissant des contacts francs, indépendamment de la vitesse d'actionnement de la palette.
Repérage et Brochage :
Le corps dispose de 3 bornes à cosses plates (standard Faston) :
COM (Commun) : Borne centrale de référence.
NO (Normalement Ouvert) : Établit le contact avec le commun lorsque le levier est pressé.
NC (Normalement Fermé) : Établit le contact avec le commun au repos.
Environnement : Systèmes électromécaniques, fins de course de machines-outils, portes de sécurité d'appareils électroménagers, boutons de commande d'arcade et automatismes industriels.
Diagnostic Express (Pannes et Vérifications) :
Symptômes Courants en Atelier : Absence de basculement du signal électrique lors de l'actionnement du levier, résistance de contact élevée due à l'oxydation des contacts internes, ou collage mécanique de la palette.
Mesures : Contrôler la continuité à l'ohmmètre entre COM et NC (au repos), puis entre COM et NO (levier actionné). Une résistance franche (proche de 0 ohm) est exigée sur les contacts fermés.
Recommandations de Montage & Restauration :
Fixation et câblage : Utiliser des vis de fixation adaptées sans forcer sur le boîtier en plastique pour éviter de fissurer la résine. Pour le câblage, l'utilisation de cosses isolées ou d'un brasage rapide des fils évite de transmettre une chaleur excessive aux broches internes du boîtier.
