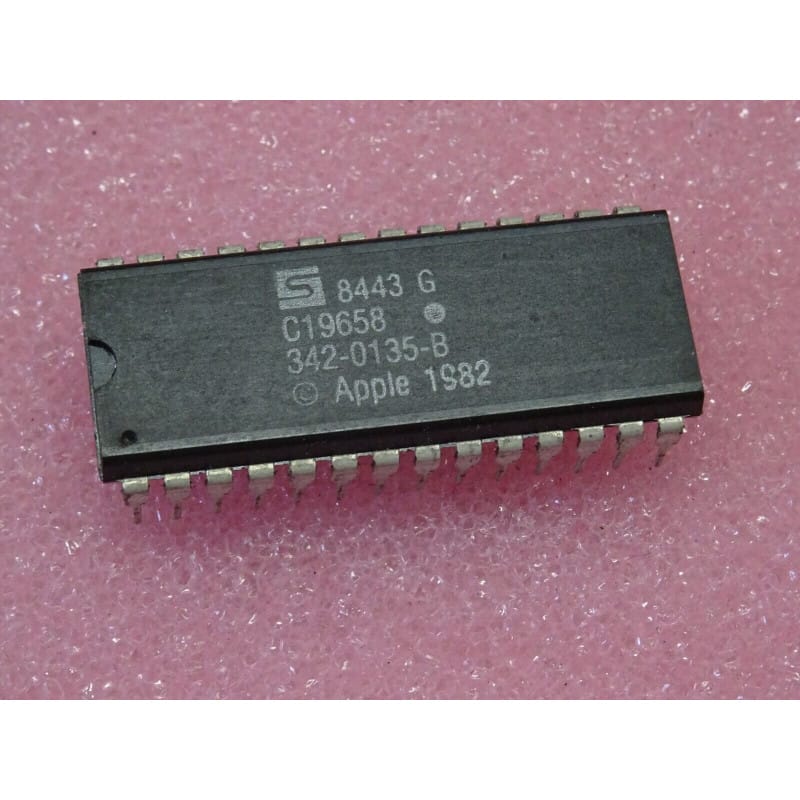

La Synertek 342-0135-B (souvent référencée sous la nomenclature Apple 342-0135-B) est un circuit intégré de mémoire morte (ROM), fabriqué historiquement par Synertek pour les ordinateurs de la gamme Apple II, en particulier les Apple IIe et Apple IIc.
Ce composant complète les séries de ROMs système et de caractères (souvent associées aux références de type 342-0134). Selon son emplacement exact sur la carte mère de la machine, elle contient une tranche complémentaire du micrologiciel, du système d'exploitation de base ou des tables de polices/caractères internationaux. Elle se loge dans un boîtier traversant de type DIP (Dual In-line Package).
Fabricant : Synertek (sous spécification et copyright Apple Computer).
Fonction : Mémoire Morte (ROM) complémentaire de système ou de caractères pour architecture Apple II (Révision B).
Boîtier : DIP traversant (Dual In-line Package à broches standard).
Signification de la référence :
Synertek (marquage constructeur) : Indique la fabrication d'origine du composant silicium pour Apple.
342-0135-B : Référence de pièce d'origine Apple (Apple Part Number) désignant une ROM spécifique de la gamme Apple IIe / IIc en révision "B".
Performances clés :
Non-volatilité : Stockage permanent des données et instructions micrologicielles sans besoin d'alimentation de secours.
Compatibilité bus 6502 : Conçue pour s'interfacer directement avec le bus de données et d'adresses 8 bits des ordinateurs Apple II.
Repérage et Brochage :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut).
Environnement : Sur la carte mère de l'Apple IIe ou IIc, cette ROM se place dans son support dédié, souvent répertorié sur les schémas de la carte mère aux côtés des autres puces ROM du jeu système.
Diagnostic Express (Pannes liées aux ROMs Apple) :
Symptômes Courants en Atelier :
Blocage au démarrage, écran noir ou affichage de caractères de substitution anarchiques : défaillance de la ROM ou faux contact dans le support tulipe d'origine.
Erreur de checksum lors des diagnostics logiciels de la carte mère.
Mesures sous tension (au multimètre) :
Contrôle de l'alimentation : Vérifier la présence stable du +5V continu sur la broche Vcc du support par rapport à la masse (GND).
Recommandations de Montage & Restauration :
Précautions de manipulation : S'agissant d'un circuit intégré rare et propre aux machines de collection Apple, évitez toute torsion des broches lors du démontage et protégez-le contre les décharges électrostatiques (ESD). Nettoyez délicatement les broches si une oxydation de surface est constatée avant réinsertion.
