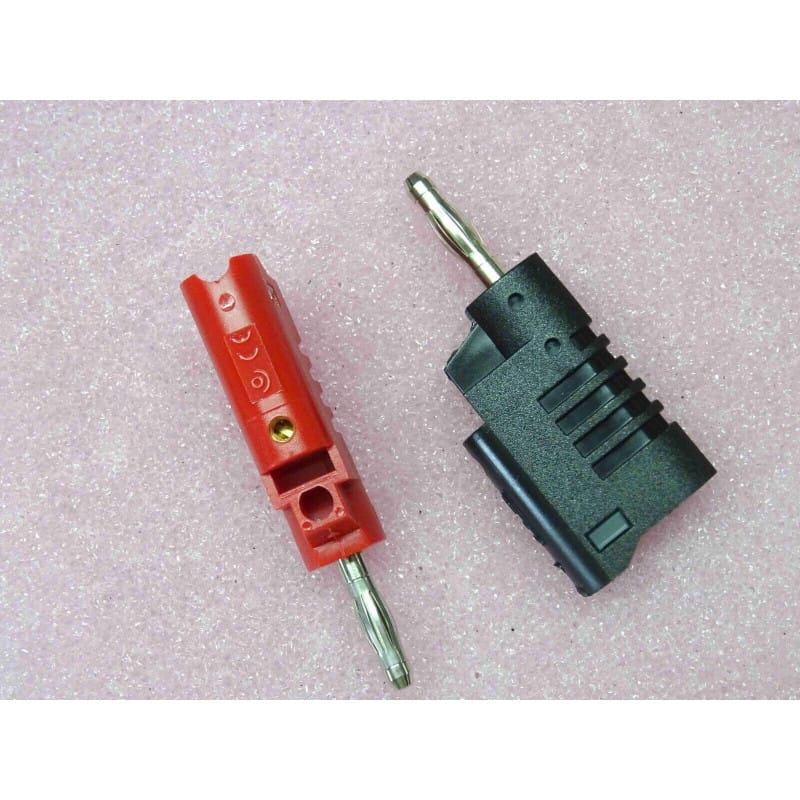

ot de 2 fiches bananes mâles droites 4 mm avec reprise arrière/traverse femelle (fiches bananes empilables / repiquables), conçues pour les liaisons de mesure, les alimentations de laboratoire, les bancs de test et le câblage d'enceintes ou de coffrets électroniques (Références fabricant : 1070N pour la fiche noire et 1070R pour la fiche rouge).
Spécialement conçues pour permettre le repiquage de signal (connexion en parallèle de plusieurs cordons sur un même point de mesure), ces fiches intègrent à l'arrière du corps isolant un puits/douille femelle de 4 mm de diamètre. Il est ainsi possible d'enficher une seconde fiche banane 4 mm directement à l'arrière de la première sans débrancher le circuit principal. Ce lot comprend une fiche noire (1070N) dédiée à la masse / pôle négatif / référence 0 V et une fiche rouge (1070R) dédiée au pôle positif / signal, assurant un repérage visuel immédiat des polarités. Le corps conducteur en laiton nickelé avec lanternes à ressorts multidirectionnels garantit un contact électrique franc et durable. Le raccordement interne du câble s'effectue par vis de serrage ou par soudure, enveloppé par un manche isolant en thermoplastique rigide. Matériel neuf sous packaging d'atelier.
Fiches Bananes 4 mm Repiquables / Références : 1070N (Noire) & 1070R (Rouge) / Contenu du Lot : 2 Fiches Bananes Mâles 4 mm avec Reprise Femelle (1 Noire + 1 Rouge) / Diamètre de Broche : 4 mm Standard (Compatibles avec toutes les embases et douilles 4 mm d'atelier et de laboratoire) / Reprise Arrière : Puits Femelle 4 mm Intégré (Permet l'empilage axial de fiches bananes additionnelles pour repiquage de signal) / Type de Raccordement Conducteur : Fixation par Vis de Serrage Interne ou Fût à Souder / Section de Câble Admissible : Jusqu'à 2,5 mm² (AWG 14/13) / Matériau des Contacts : Laiton Usiné Traité Nickelé (Lanterne à ressorts multidirectionnels) / Insulation Extérieure : Thermoplastique Rigide Antichoc / Température d'Utilisation : -20 °C à +80 °C / Neuf d'Atelier. Indispensable pour les mesures en parallèle, le repiquage d'alimentations de labo, les bancs d'essai et les câblages d'enceintes.
Fonction Repiquage / Empilable (Reprise Femelle Arrière) :
La prise femelle 4 mm intégrée à l'arrière permet de dériver un signal ou d'insérer un pointeur de touche/oscilloscope sur une voie déjà connectée sans interrompre le circuit.
Conditionnement Panaché 2 Pièces (1070N + 1070R) :
1 Fiche Noire (1070N) : Pour la masse (GND), pôle négatif ou retour de signal.
1 Fiche Rouge (1070R) : Pour les tensions positives, signaux ou phase.
Montage Polyvalent par Vis ou Soudure :
La vis interne bloque directement le câble dénudé contre le corps métallique, avec la possibilité de réaliser une brasure pour une tenue mécanique maximale.
Broche Mâle Nickelée à Ressort Lanterne :
Assure une pression de contact homogène et une faible résistance de passage au sein de la douille femelle cible.
État : Neuf d'atelier.
Outillage Recommandé pour le Montage :
Pince à dénuder, petit tournevis plat d'électricien, fer à souder (30W à 40W, optionnel).
Dévisser et glisser le manche isolant en plastique (rouge ou noir) sur le câble souple avant de dénuder l'extrémité du conducteur.
Dénuder la gaine du câble sur environ 7 à 8 mm.
Torsader fermement les brins de cuivre pour obtenir une extrémité propre et homogène.
Fixation par Vis : Insérer l'âme dénudée dans le logement latéral/arrière du corps métallique et bloquer fermement la vis de pression.
Fixation par Soudure : Étamer l'âme du câble ainsi que le fût intérieur, puis réaliser la brasure au fer à souder réglé à 350 °C.
Revisser le capuchon plastique isolant sur le corps métallique jusqu'en butée pour recouvrir intégralement la zone de raccordement tout en laissant l'accès libre à la prise femelle arrière.
