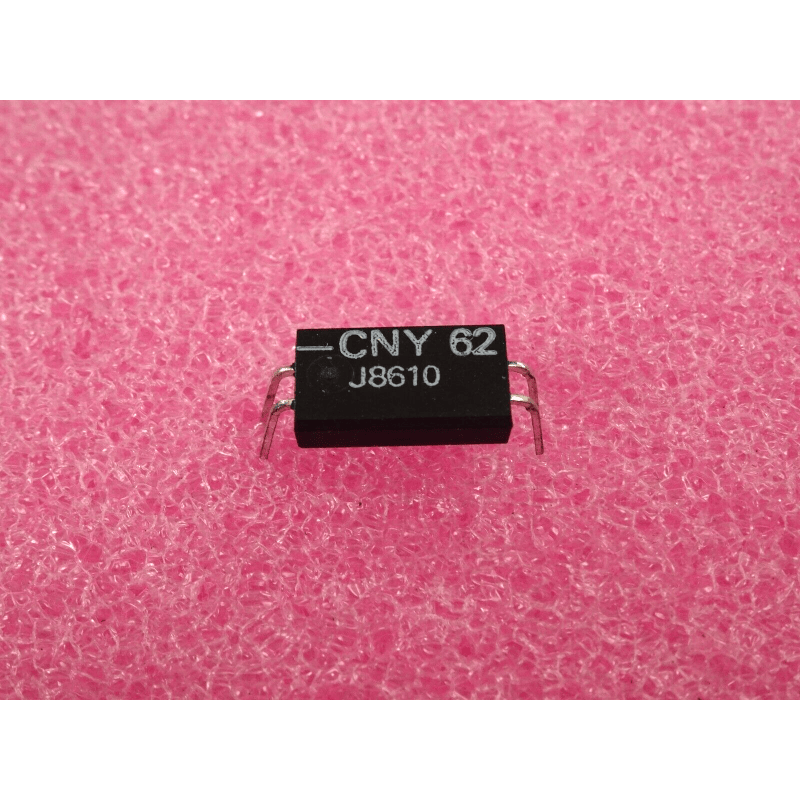

Le CNY62 (Telefunken / Vishay) est un optocoupleur 4 broches à boîtier étendu conçu pour les applications exigeant une isolation galvanique de très haute sécurité. Il associe une LED infrarouge GaAs et un phototransistor NPN au silicium, avec une distance d'isolement interne et externe renforcée (lignes de fuite et distances dans l'air supérieures à 13 mm).
Isolation Galvanique Exceptionnelle (8,2 kV RMS) : Conçu pour répondre aux normes de sécurité internationales les plus sévères (VDE 0884, IEC 60950, isolation classe II).
Boîtier Allongé Spécifique : L'espacement de 15,24 mm entre le primaire (LED) et le secondaire (transistor) garantit une ligne de fuite minimale de 13,8 mm, évitant tout risque d'arc électrique.
Format DIP-4 Simplifié : Élimine la broche de base sensible aux parasites électromagnétiques et bruits de découpage.
Broche 1 (Haut gauche) : Anode LED (+)
Broche 2 (Bas gauche) : Cathode LED (-)
Broche 3 (Bas droite) : Émetteur phototransistor (E)
Broche 4 (Haut droite) : Collecteur phototransistor (C)
Résistances série recommandées pour la LED (sous IF = 10 mA) :
Sous 5 V DC : 330 Ohms à 390 Ohms (1/4 W)
Sous 12 V DC : 1 kOhm (1/4 W)
Sous 24 V DC : 2,2 kOhms (1/2 W)
Optoélectronique / Vishay CNY62 / Optocoupleur haute tension d'isolement 8,2 kV / Boîtier DIP-4 large.
