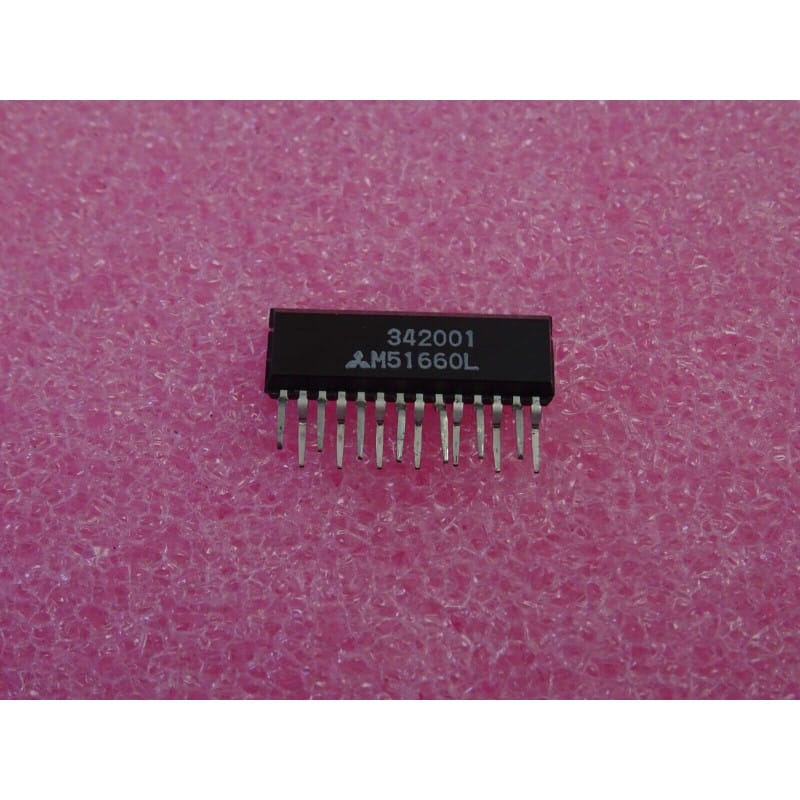

Le M51660L (souvent écrit M51660 L ou ic M51660L) est un circuit intégré monolithique fabriqué à l'origine par Mitsubishi Electric, principalement utilisé dans les applications audio et les systèmes de traitement du signal analogique.
Ce composant est particulièrement apprécié dans les équipements audio grand public et les systèmes électroniques des années 1980 et 1990 pour sa fiabilité et ses performances d'amplification ou de commutation de signaux.
Fabricant : Mitsubishi Electric.
Fonction : Circuit intégré pour application audio / traitement du signal (Audio / Signal Processor).
Technologie : Circuit intégré bipolaire linéaire en boîtier plastique de type SIP (Single In-Line Package) ou DIP large selon la variante exacte.
Signification de la référence :
M... : Préfixe constructeur Mitsubishi pour les circuits intégrés linéaires et logiques.
51660... : Référence de base du modèle de circuit spécialisé.
L : Désigne la variante de boîtier ou la version de brochage spécifique.
Performances clés :
Linéarité et fidélité : Conçu pour traiter ou amplifier des signaux analogiques avec un minimum de distorsion.
Intégration : Regroupe plusieurs fonctions au sein d'un même boîtier pour simplifier la conception des cartes électroniques.
Repérage et Brochage :
Boîtier plastique de type SIP ou équivalent avec une rangée de broches. Repérage par détrompeur (encoche ou point). Les connexions gèrent les entrées et sorties de signal, les filtrages associés ainsi que l'alimentation et la mise à la masse.
Environnement : Platines audio d'époque, chaînes hi-fi, magnétophones et équipements électroniques grand public ou industriels vintage.
Diagnostic Express (Pannes et Vérifications) :
Symptômes Courants en Atelier : Absence de signal en sortie, distorsion anormale ou surchauffe du composant due à une surtension sur la ligne d'alimentation.
Mesures : Vérifier la tension d'alimentation principale sur la broche VCC et contrôler les signaux d'entrée et de sortie à l'oscilloscope.
Recommandations de Montage & Restauration :
Précautions de brasage : Veiller à ne pas surchauffer les broches lors du soudage sur le circuit imprimé. L'utilisation d'un support adapté est conseillée pour faciliter les opérations de maintenance.
