Le LA4280 (souvent écrit ci LA4280, ic LA 4280) est un circuit intégré monolithique d'amplification audio de puissance, fabriqué historiquement par Sanyo (reconnaissable à la nomenclature de sa gamme linéaire "LA").
Ce composant est spécifiquement conçu pour les applications d'amplification audio grand public, notamment dans les autoradios, les chaînes hi-fi portables, les téléviseurs ou les systèmes multimédias compacts nécessitant une restitution sonore de qualité sur plusieurs canaux. Il est logé dans un boîtier traversant à rangée unique de type SIP-12 (Single In-line Package à 12 broches), pourvu d'encoches ou de perforations permettant de le visser sur un radiateur thermique externe.
Fabricant : Sanyo.
Fonction : Amplificateur de puissance audio (Audio Power Amplifier).
Boîtier : SIP-12 / SIL-12 traversant (Single In-line Package à 12 broches alignées avec languette de fixation thermique).
Signification de la référence :
LA... : Préfixe Sanyo pour les circuits intégrés linéaires, analogiques et de traitement audio/vidéo.
-4280 : Référence de la circuiterie interne dédiée à l'amplification de puissance multicanal.
Performances clés :
Puissance et fidélité : Conçu pour attaquer directement des haut-parleurs (généralement sous 4 ohms) avec un taux de distorsion harmonique (THD) réduit et un bon rapport signal/bruit.
Protections intégrées : Intègre généralement des sécurités thermiques et des protections contre les courts-circuits en sortie pour éviter la destruction du composant en cas d'incident sur les lignes de haut-parleurs.
Repérage et Brochage (Boîtier SIP-12) :

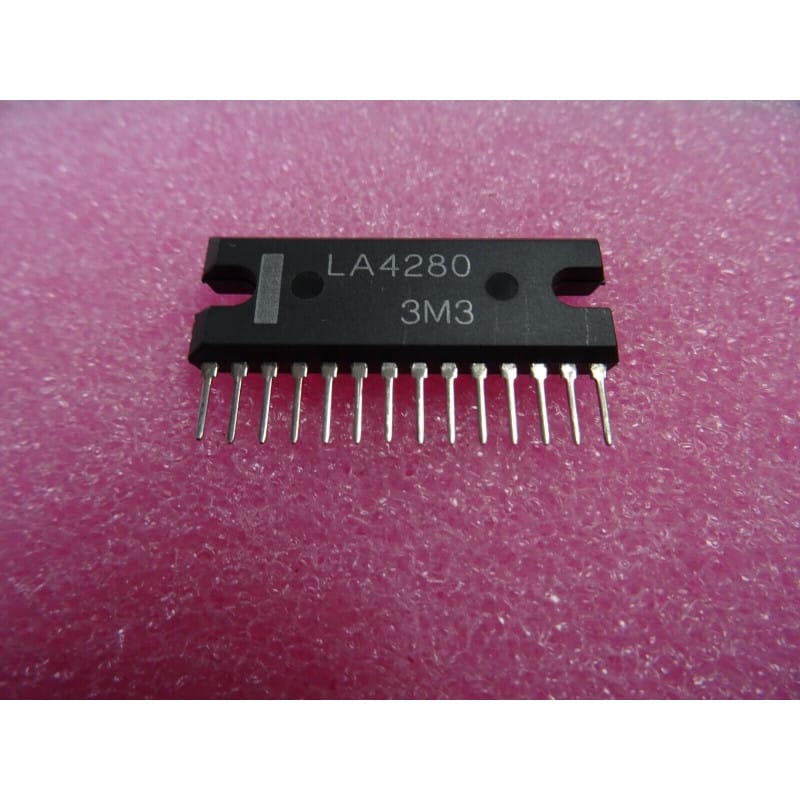

Repérage : Le boîtier présente une rangée unique de broches alignées. Le repérage de la broche 1 s'effectue généralement par le repère visuel (le trait vertical ou le marquage en relief visible sur la gauche du boîtier sur l'image) lorsque la face gravée est orientée vers soi. Le brochage intègre les entrées audio, les retours de contre-réaction, les sorties haut-parleurs, ainsi que les broches d'alimentation (Vcc) et de masse.
Environnement : Ce circuit se rencontre sur les platines principales d'équipements audio vintage, fermement fixé sur un radiateur en aluminium indispensable à sa dissipation thermique.
Diagnostic Express (Absence de son ou distorsion) :
Symptômes Courants en Atelier :
Absence totale de son sur la voie amplifiée, ou bourdonnement permanent : étage de sortie détruit suite à une surtension ou à un court-circuit sur les fils de haut-parleurs.
Surchauffe extrême et rapide du boîtier à la mise sous tension (mise en protection thermique ou claquage) : court-circuit interne de la jonction silicium.
Mesures sous tension (au multimètre) :
Contrôle de l'alimentation : Vérifier la présence de la tension d'alimentation continue principale sur la broche Vcc par rapport à la masse.
Contrôle de l'offset : Mesurer la tension continue résiduelle sur les broches de sortie haut-parleur (doit être proche de zéro en l'absence de signal, sinon l'étage de sortie est en court-circuit).
Recommandations de Montage & Restauration :
Dissipation thermique : Ne jamais mettre sous tension le LA4280 sans l'avoir solidement fixé sur son radiateur thermique, préalablement enduit d'une fine couche de pâte thermique pour garantir un transfert de chaleur optimal et éviter la destruction instantanée du circuit.
