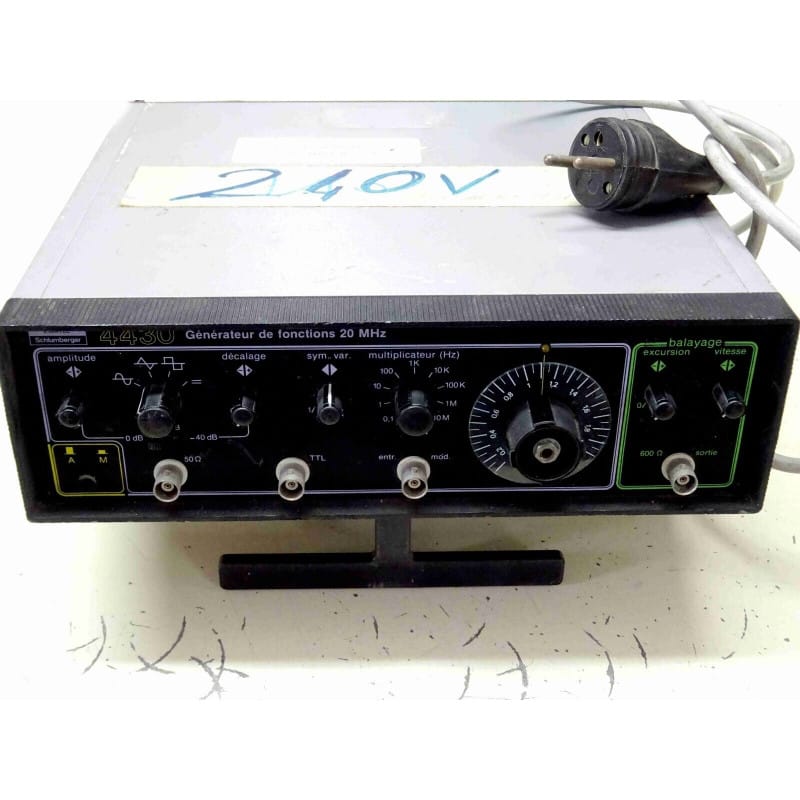

Générateur de fonctions classique Enertec/Schlumberger 4430. Étage de sortie Push-Pull 50 Ohms. Matériel professionnel destiné à la génération de signaux de précision.
État Technique : Opérationnel, mais avec une limitation de bande passante induite par une modification de l'étage de sortie (transistor PNP de remplacement 2N2904 au lieu du 2N5160 d'origine).
Le Composant d'Origine (2N5160) : Ce transistor PNP est conçu pour les applications haute fréquence et large bande. Il présente un produit gain-bande ($f_T$) élevé, crucial pour maintenir l'amplitude du signal dans l'étage de sortie push-pull jusqu'aux fréquences supérieures du 4430.
Le Composant de Remplacement (2N2904) : Bien que ce soit un excellent transistor PNP généraliste, son $f_T$ est nettement inférieur à celui du 2N5160. Dans une configuration Push-Pull haute impédance, cette limitation physique bride la vitesse de commutation des fronts de montée, ce qui provoque une chute de tension (atténuation) rapide au-delà de 10 MHz.
Impact : La distorsion harmonique augmente et le signal s'écroule dès que l'impédance de sortie de 50 ohms est chargée.
Pour retrouver les performances d'origine de ton Enertec 4430, le remplacement du 2N2904 est impératif :
Recherche du remplaçant : Le 2N5160 étant une référence "vintage", il est parfois difficile à trouver. Si tu ne trouves pas de NOS (New Old Stock), recherche des équivalents modernes ayant un $f_T > 200 \text{ MHz}$ et des capacités de jonction ($C_{ob}$) faibles.
Appairage : Dans un montage Push-Pull, la symétrie est primordiale. Si tu changes le transistor PNP, vérifie également l'état de son complémentaire (le transistor NPN dans le push-pull). Un appairage de gain (hFE) est recommandé pour minimiser la distorsion de croisement.
Réglage : Après remplacement, une vérification du bias (courant de repos) de l'étage de sortie est nécessaire pour éviter la surchauffe et garantir la linéarité.
