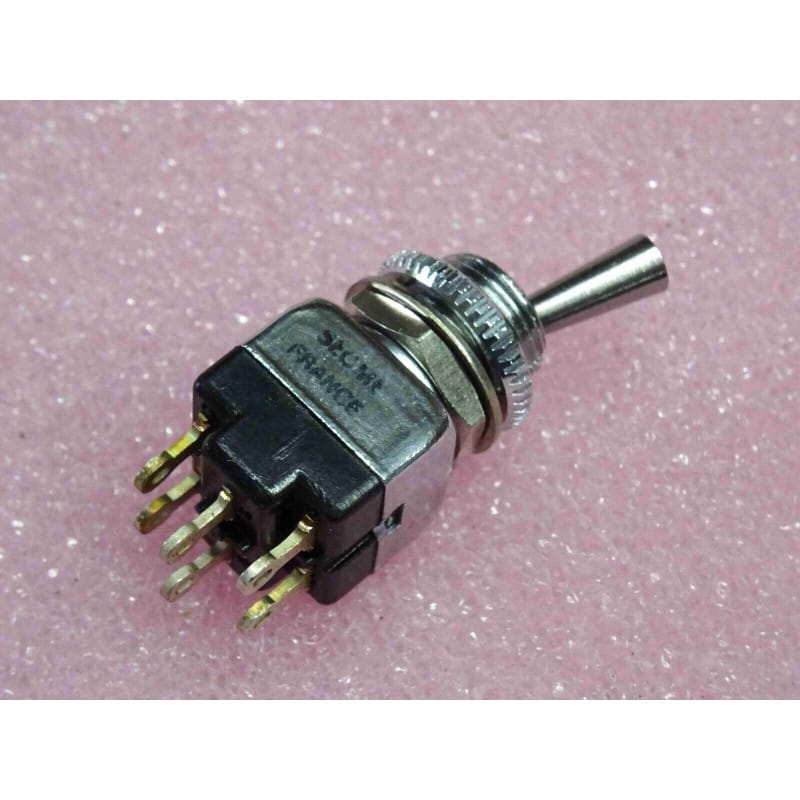

L'interrupteur à levier miniature de la marque SECME en configuration 2RT (2 inverseurs / DPDT), d'un calibre de 3A sous 250Vac, nécessitant un perçage de panneau de 6,2 mm et disposant de 3 positions stables (ON-OFF-ON), est un composant électromécanique de commutation professionnelle de haute fiabilité, idéal pour l'inversion de polarité, la sélection de sources ou le pilotage de circuits multiples dans les équipements électroniques et industriels.
Type de Composant : Interrupteur à levier miniature à bascule (Toggle Switch / Panel Mount).
Fabricant / Référence : SECME.
Configuration des Contacts : 2RT (2 Inverseurs / Double Pôle Double Effet / DPDT).
Calibre Électrique : 3 A sous 250 Vac (Adapté aux circuits de commande et de puissance modérée).
Nombre de Positions : 3 positions stables (ON - OFF - ON avec point milieu neutre).
Diamètre de Perçage (Panneau) : 6,2 mm (Fixation par collerette filetée et écrous).
Signification de la conception :
Qualité SECME : Référence historique reconnue pour la robustesse de son mécanisme interne à action franche, la qualité de ses contacts et sa longévité en milieu exigeant.
Repérage et Connexion :
Repérez l'arrangement des 6 cosses à l'arrière du boîtier (2 rangées de 3 broches, les broches centrales constituant les communs de chaque pôle). En position centrale (OFF), les circuits sont ouverts ; les positions extrêmes (ON-ON) basculent les communs vers l'une ou l'autre des paires de contacts adjacents.
Environnement : Boîtiers de commande, instruments de mesure, pupitres de test, équipements électroniques embarqués et tableaux de contrôle industriels ou vintage.
Diagnostic Express (Pannes et Vérifications) :
Symptômes Courants en Atelier : Absence de continuité sur une ou plusieurs voies dans l'une des positions, résistance de contact anormale due à l'oxydation interne, ou jeu excessif au niveau du levier.
Mesures : Valider à l'ohmmètre l'établissement et la coupure francs de la continuité entre les broches communes et les voies correspondantes pour chacune des 3 positions du levier.
Recommandations de Montage & Restauration :
Précautions d'Installation : Veillez à ne pas serrer excessivement l'écrou de fixation sur le panneau de 6,2 mm pour éviter de contraindre ou de déformer le corps fileté de l'interrupteur. Utilisez des cosses isolées adaptées ou réalisez des soudures propres sur les picots si le câblage est volant.
