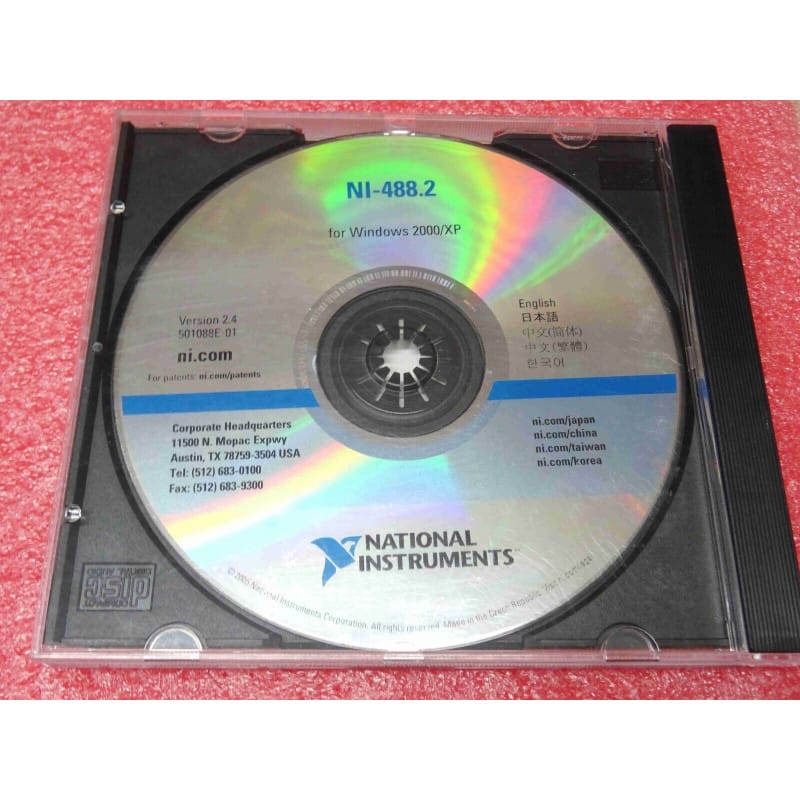

Ce support média d'origine constructeur (National Instruments NI-488.2 Version 2.4 Driver Software for Windows 2000/XP), portant la référence officielle 501088E-01, regroupe l'ensemble des couches logicielles, pilotes d'interfaces et utilitaires de diagnostic développés par National Instruments (NI) pour le contrôle d'instruments de mesure via le bus GPIB (IEEE-488 / IEEE-488.2).
Considéré comme le standard industriel de référence pour l'automatisation de bancs de test et de mesure (ATE), ce pilote permet la communication directe entre un PC fonctionnant sous Windows 2000 ou Windows XP et des instruments de laboratoire (oscilloscopes, multimètres, générateurs de signaux, alimentations programmables) équipés d'un port GPIB.
Configuration Centralisée via NI MAX : Intègre l'environnement Measurement & Automation Explorer pour détecter automatiquement les périphériques connectés, attribuer les adresses d'instruments (adresses primaires 0 à 30) et lancer des autotests matériels.
Outil de Diagnostic Direct (IBIC / Interactive Control) : Permet d'envoyer des commandes de bas niveau (ibfind, ibwrt, ibrd, ibonl) et des commandes SCPI standardisées (*IDN?) directement depuis une console texte pour valider la communication avant tout codage.
Compatibilité Totale LabVIEW : Déploie l'ensemble des VIs de communication GPIB prêts à l'emploi pour les versions contemporaines de NI LabVIEW (LabVIEW 6.x, 7.x, 8.x).
Support du Protocole HS488 : Permet d'exploiter les transferts de données à haut débit (jusqu'à 8 Mo/s avec handshake non verrouillé) sur les contrôleurs compatibles comme la carte PCI-GPIB ou le boîtier GPIB-USB-HS.
Applications Recommandées :
Bancs de Test Rétro & Industriels : Maintien en fonctionnement de bancs de contrôle sous Windows 2000/XP pilotant des appareils HP/Agilent, Fluke, Tektronix ou Keithley.
Intégration d'Adaptateurs GPIB-USB : Déploiement des pilotes officiels pour boîtiers USB-to-GPIB sur PC portable ou station fixe.
Rénovation de Postes de Mesure : Réinstallation propre d'un disque dur ou d'une machine d'acquisition sans risque d'incompatibilité de DLL.
Conseils d'Atelier & Ordre d'Installation :
Règle Fondamentale : Installer impérativement le pilote NI-488.2 depuis le CD-ROM avant de connecter l'interface GPIB physique (carte PCI ou adaptateur USB). Windows pourra ainsi associer automatiquement le bon gestionnaire de périphérique lors de la détection matérielle.
Chaînage des Câbles GPIB (Règle des 2 mètres) : En topologie linéaire ou en étoile, veiller à ne pas dépasser 2 mètres de câble par instrument connecté, avec une longueur totale de bus ne dépassant pas 20 mètres sur l'ensemble de la chaîne, pour éviter toute réflexion de signal.
Mise sous Tension : Au moins deux tiers des instruments connectés sur le bus GPIB doivent être sous tension pour maintenir les résistances de terminaison actives sur les lignes de données.
Équivalences & Matériels Associés :
Interfaces National Instruments GPIB-USB-HS / PCI-GPIB, Câbles GPIB NI Shielded Type X1/X2, Suites logicielles NI-VISA, Adaptateurs Agilent/Keysight 82357B (avec couche de compatibilité NI-488).
Instrumentation & Mesure Industrielle / Éditeur : National Instruments / Titre : NI-488.2 Version 2.4 / Réf : 501088E-01 / OS : Windows 2000 & Windows XP / Protocole : GPIB (IEEE-488).
