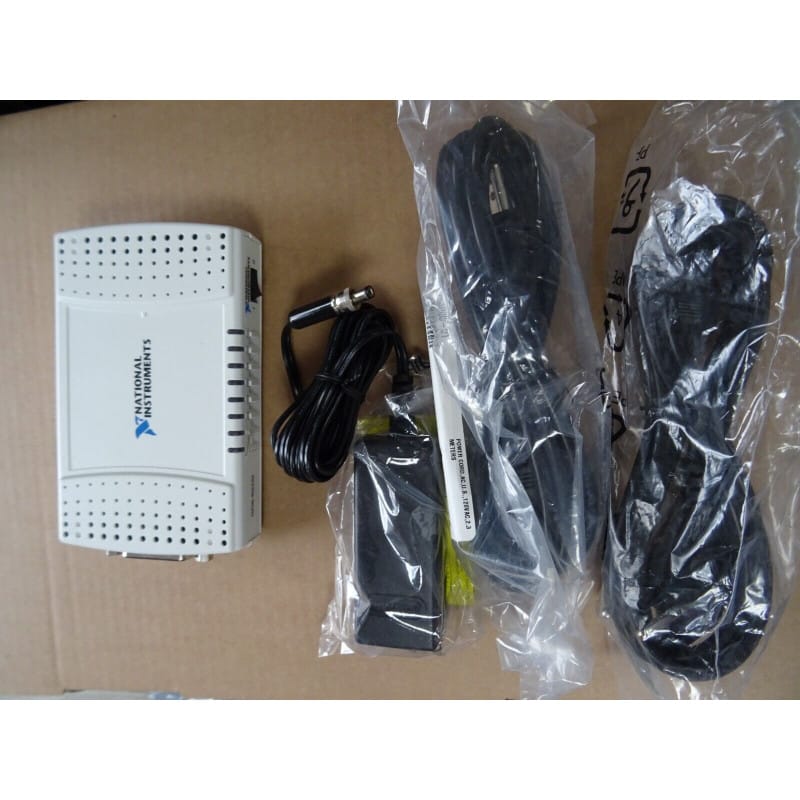

Le boîtier NI GPIB-RS232 (référence catalogue 779732-01 / référence d'assemblage matériel 191971C-01L) est une interface de communication et de contrôle d'instrumentation industrielle développée par National Instruments (NI). Conçu pour interfacer des bancs de mesure, des équipements de test automatisés (ATE) et des instruments scientifiques, ce module convertit de manière transparente les commandes et flux de données entre un bus d'instrumentation parallèle IEEE 488 (GPIB / HPIB) et un port série asynchrone RS-232 (DB-9 ou DB-25) standard.
Ce contrôleur autonome permet soit de piloter des instruments GPIB (oscilloscopes, multimètres de table, alimentations programmables, générateurs RF) à partir du port série d'un PC/automate sans avoir besoin d'insérer une carte PCI/PCIe interne (mode Contrôleur série vers GPIB), soit d'intégrer un équipement doté uniquement d'un port série au sein d'une chaîne de mesure pilotée par un contrôleur GPIB maître (mode Talker/Listener). Il embarque son propre microprocesseur de traitement de trames, une mémoire tampon (buffer) de données et des voyants LED de diagnostic d'état du bus.
Mémo Technique & Points Clés d'Atelier
Applications Recommandées en Banc de Mesure & Métrologie :
Pilotage d'Appareils GPIB Vintage : Permet de commander d'anciens appareils de mesure (Hewlett-Packard / Agilent, Tektronix, Fluke, Keithley, Rohde & Schwarz) depuis n'importe quel ordinateur équipé d'un port COM ou via un simple convertisseur USB-Série (FTDI / Prolific).
Intégration d'un Instrument Série sur Bus GPIB : Permet à un multimètre ou une balance dotée uniquement d'une sortie RS-232 de répondre directement aux requêtes d'un contrôleur maître GPIB (carte PCIe-GPIB ou GPIB-USB-HS).
Paramétrage & Configuration :
Le boîtier intègre des micro-interrupteurs (DIP switches) à l'arrière pour configurer rapidement le débit en bauds, la parité, le nombre de bits d'arrêt, l'adresse GPIB primaire (de 0 à 30) et le mode de fonctionnement.
Les commandes de configuration avancées et l'envoi de trames SCPI peuvent être effectués directement via un émulateur de terminal série (PuTTY, Tera Term) ou via la couche NI-VISA sous LabVIEW.
Précautions de Câblage & Mise en Service :
Utiliser un câble GPIB standard blindé (IEEE 488) pour le raccordement vers la chaîne d'instruments afin d'éviter les désynchronisations de lignes de handshaking (NRFD, NDAC, DAV).
Raccorder les instruments et le boîtier série avant la mise sous tension globale pour éviter tout verrouillage d'état sur le bus parallèle.
Instrumentation, Interfaces de Mesure & Automatismes / Fabricant : NATIONAL INSTRUMENTS (NI) / Référence : 779732-01 (Platine 191971C-01L) / Type : Convertisseur & contrôleur d'instrumentation GPIB vers RS-232 / Inclus : Boîtier + Alimentation secteur + Cordon / Conditionnement : Boîte d'origine sans couvercle.
