Le LA3301 (souvent écrit ic LA3301 ou ci LA 3301) est un circuit intégré linéaire spécialisé, fabriqué historiquement par Sanyo.
Ce composant est conçu pour les applications audio et radiofréquences, servant principalement de décodeur stéréo FM et de démodulateur dans les tuners hi-fi, les récepteurs radio et les équipements audio analogiques de l'ère classique. Il est logé dans un boîtier plastique double en ligne traversant de type DIP-14.
Fabricant : Sanyo.
Fonction : Décodeur stéréo FM et démodulateur (FM-Demodulator / Stereo Decoder).
Boîtier : DIP-14 (Dual In-line Package à 14 broches traversantes).

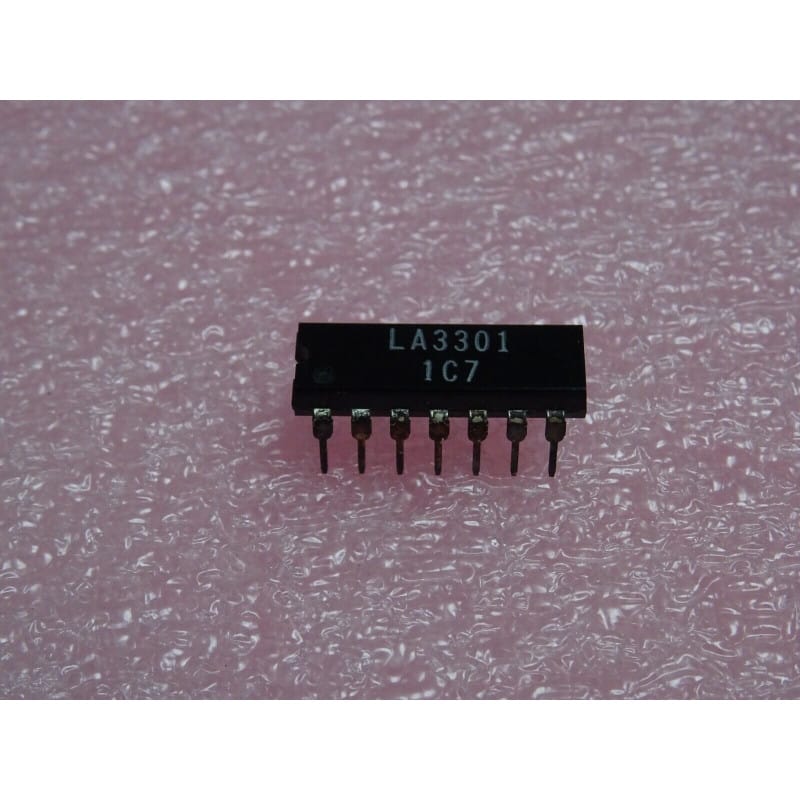

Marquage Visible :
LA3301 (Référence principale du composant)
1C7 (Code de lot / traçabilité de fabrication)
Domaine d'application : Récepteurs radio FM, tuners stéréo, chaînes hi-fi et équipements de restitution audio analogique.
Repérage & Broches Clés (Boîtier DIP-14) :
Repérage : Le point gravé ou l'encoche en demi-cercle sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut).
Environnement : Ce circuit fonctionne généralement en aval de l'étage de Fréquence Intermédiaire (FI) et est entouré de composants de filtrage sélectif (filtres à quartz ou circuits LC accordés pour la sous-porteuse pilote 19 kHz / 38 kHz).
Diagnostic Express (Absence de stéréo, son mono ou distorsion) :
Symptômes Courants en Atelier :
Le récepteur passe systématiquement en mode mono ou le témoin stéréo ne s'allume pas : Pilote 38 kHz désajusté, circuit PLL interne non verrouillé ou condensateur de découplage/filtrage associé défectueux.
Distorsion importante ou diaphonie excessive entre les canaux gauche et droit : Désalignement de la bobine de VCO ou composant périphérique hors tolérance.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : Vérifier la présence de la tension d'alimentation continue (VCC) sur la broche dédiée par rapport à la masse.
Observation du signal : Utiliser un oscilloscope pour vérifier l'intégrité du signal multiplex (MPX) en entrée et la séparation des signaux audio stéréo sur les broches de sortie gauche et droite.
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe à 14 broches est vivement conseillée pour le remplacement de ce circuit dans les appareils vintage afin d'éviter d'exposer les pistes fragiles du circuit imprimé à la surchauffe du fer à souder.
Précautions ESD : Manipuler le composant en respectant les règles fondamentales de protection contre les décharges électrostatiques.
