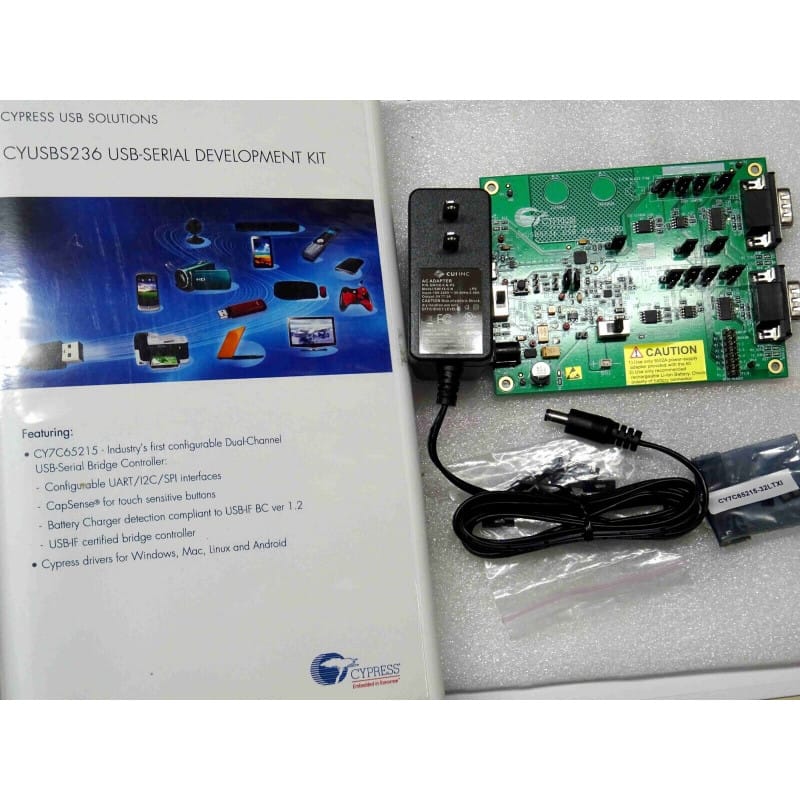

Ce kit de développement et de prototypage officiel (Cypress USB-Serial Bridge Development Kit), portant la référence CYUSBS236, est conçu par Cypress Semiconductor (Infineon Technologies) pour évaluer, configurer et prototyper des solutions de pont USB vers liaisons séries et périphériques basées sur le contrôleur CY7C65215-32LTXI (boîtier QFN-32).
Ce contrôleur double canal haute flexibilité (Full-Speed USB 2.0 Dual Channel Bridge Controller) permet de convertir un port USB hôte en deux canaux de communication série configurables indépendamment (UART, I2C, SPI, JTAG) avec prise en charge des boutons tactiles capacitifs CapSense et de la détection de chargeur de batterie (BCD - Battery Charger Detection v1.2). La carte de développement intègre des connecteurs d'accès directs (headers 2,54 mm), des cavaliers de sélection de tension d'E/S (1,8 V, 2,5 V, 3,3 V, 5 V), des zones de test pour capteurs CapSense et des voyants LED d'activité. Matériel neuf en boîte d'origine. Attention : le bloc d'alimentation secteur inclus dispose d'une fiche standard USA (type A) et nécessite un adaptateur secteur fiche US vers prise française (non fourni), ou peut être alimenté directement via le bus USB.
Pont Double Canal Polyvalent : Permet par exemple de dédier le premier canal au débogage série (UART console) et le second canal au contrôle de capteurs en bus I2C ou SPI.
Touches Tactiles CapSense Intégrées : La carte intègre des pistes capacitives permettant de tester directement les algorithmes et la sensibilité du contrôleur tactile CapSense sans ajouter de circuits externes.
Support Multiplateforme Étendu : Cypress fournit les pilotes natifs et bibliothèques de configuration logicielle (USB-Serial Configuration Utility) pour Windows (XP à 11), macOS, Linux et Android (via USB Host CDC/VCP).
Adaptation de Niveaux Logiques : La gestion interne de tensions d'E/S multiples évite l'utilisation d'adaptateurs de niveau logique externes (level-shifters) pour dialoguer avec des puces basse tension en 1,8 V ou 3,3 V.
Applications Recommandées :
Laboratoire R&D & Prototypage : Interface de liaison et de programmation entre un PC de développement et des cibles microcontrôleurs (ARM, PIC, AVR, FPGA).
Bancs de Test de Production : Dialogue automatisé avec des cartes électroniques communicant en bus I2C ou SPI via scripts Python/C++.
Évaluation de Solutions Tactiles : Mise au point rapide de claviers capacitifs et curseurs sensitifs sans bruit mécanique.
Conseils d'Atelier & Mise en Service :
Alimentation Électrique : Pour la grande majorité des applications de prototypage, la carte peut fonctionner directement alimentée par le cordon USB raccordé au PC (aucune alimentation secteur externe requise). Si l'usage de l'alimentation externe est indispensable, prévoir un adaptateur fiche murale US vers fiche FR (230 V).
Configuration des Protocoles : Télécharger l'utilitaire Cypress USB-Serial Configuration Utility pour affecter le rôle de chaque canal (UART, SPI ou I2C) et régler les mémoires EEPROM de configuration de la puce.
Protection ESD : Manipuler la carte de développement par les bords et privilégier un plan de travail antistatique lors du raccordement de fils volants sur les broches d'extension.
Équivalences Directes / Outils Similaires :
FTDI FT2232H / FT4232H Mini-Module, Silicon Labs CP2105 / CP2108 EK, Microchip MCP2221A Breakout Board, Cypress CYUSBS234 (version mono-canal).
Outils de Développement & Ponts USB / Fabricant : Cypress (Infineon) / Réf : CYUSBS236 / IC : CY7C65215-32LTXI / Fonctions : USB vers Double UART, I2C, SPI, JTAG, CapSense, BCD / Alimentation : USB ou bloc US (adaptateur FR requis) / État : Neuf.
