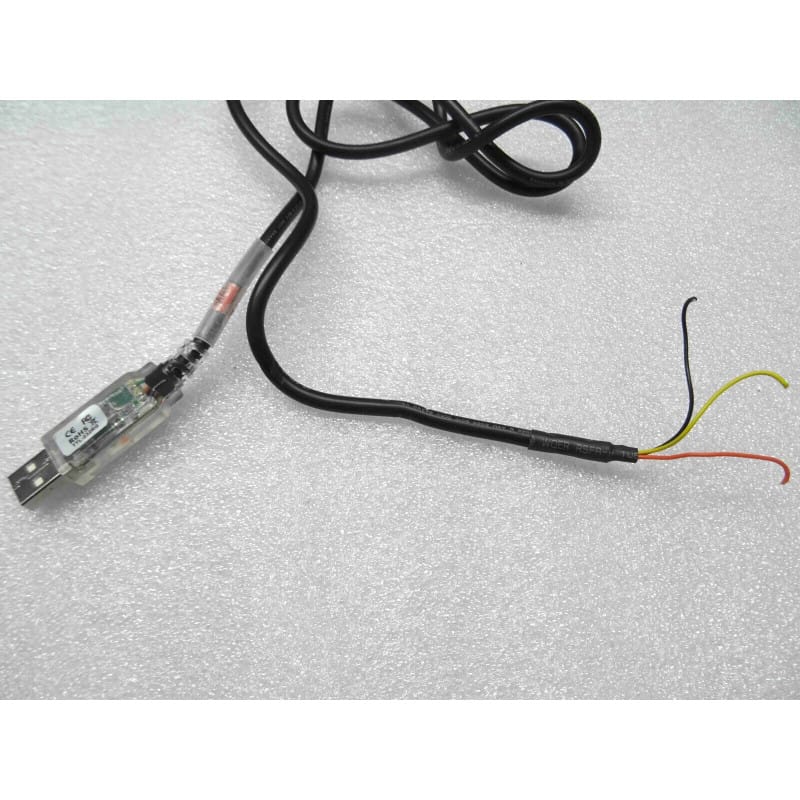

Câble Convertisseur USB vers Série UART Niveau TTL – FTDI Gamme TTL-232RG (Sortie 3 Fils : RX / TX / GND)

Câble Convertisseur USB vers Série UART Niveau TTL – FTDI Gamme TTL-232RG (Sortie 3 Fils : RX / TX / GND)

(0 avis)
12,50 € 12,50 € (Toutes taxes comprises)

Ajouter au panier
Prix sur devis

Ce câble d'interface et de communication série intègre le contrôleur de référence FTDI (série FT232R) logé directement dans le surmoulage du connecteur USB-A mâle.

Conçu pour le débogage de microcontrôleurs, la programmation de cartes électroniques, la communication avec des automates ou la récupération de consoles système (routeurs, équipements embarqués), il assure une conversion directe et transparente entre le port USB d'un ordinateur hôte et un bus série asynchrone UART. Sa terminaison à 3 fils dénudés/étamés (GND, RXD, TXD) offre une liaison de communication asynchrone bidirectionnelle sans contrôle de flux matériel, facilitant le raccordement direct sur bornier, connecteur à souder ou picots de test. Matériel 100 % neuf d'atelier.

CaractéristiqueSpécification
Famille / MarqueFTDI Chip (Future Technology Devices International) – Gamme TTL-232RG
Type de ComposantCâble convertisseur USB 2.0 Full Speed vers UART Série niveau logique TTL
Puce IntégréeContrôleur FTDI FT232R (intégré dans le corps du connecteur USB)
Connectique Entrée (Hôte)1x USB 2.0 Type-A Mâle (compatible USB 1.1 / 2.0 / 3.0)
Connectique Sortie (Cible)Extrémité à 3 fils étamés (liaison série RX / TX / GND)
Débit Série (Baud Rate)De 300 bauds jusqu'à 3 Mbauds
Pilotes & Compatibilité OSPilotes officiels FTDI VCP (Virtual COM Port) & D2XX (Windows, Linux, macOS)
Longueur Standard~1,8 mètre (1,8 m / 180 cm)
EEPROM IntégréeMémoire interne pour configuration de l'ID, VID/PID et descripteurs série
État du Matériel100 % Neuf de stock d'atelier
Usage PrincipalConsole série embarquée, flashage de firmwares, dépannage de microcontrôleurs (ARM, PIC, AVR, ESP)

Schéma de Raccordement & Code Couleur des 3 Fils

Couleur du ConducteurSignal UARTDescription & Direction du FluxRaccordement sur la Cible
Noir (Black)GNDMasse de référence (0 V)GND de la carte cible
Jaune (Yellow)RXDEntrée de données du câble (USB)TX (Sortie émission) de la cible
Orange (Orange)TXDSortie de données du câble (USB)RX (Entrée réception) de la cible

(Note : Dans la liaison 3 fils simple, le contrôle de flux RTS/CTS et la sortie d'alimentation VCC ne sont pas câblés, garantissant une isolation d'alimentation entre le PC et la cible).

Points Forts & Fiabilité Industrielle FTDI

  • Stabilité & Prise en Charge Universelle : Reconnaissance native par la quasi-totalité des distributions Linux et systèmes d'exploitation industriels via les pilotes FTDI officiels.

  • Résistance aux Perturbations : Intègre une protection ESD renforcée sur les lignes de données USB et les entrées/sorties série.

  • Connexion Polyvalente 3 Fils : Idéal pour souder sur embase sur mesure (JST, Molex, bornier à vis) ou connecter directement des points de test PCB (TP).

Mémo Technique d'Atelier / Précautions d'Usage

  • Croisement des Signaux : Veiller à relier le TXD (Orange) du câble au RX du microcontrôleur, et le RXD (Jaune) du câble au TX de la cible.

  • Vérification du Niveau Logique TTL : Selon la sous-référence exacte du câble (gamme TTL-232RG-VSW ou variantes d'usine), s'assurer de la compatibilité des seuils de tension de basculement (standard 3,3 V ou 5 V) avec la logique de la carte cible.

Interface Série & Électronique Numérique / Gamme : FTDI TTL-232RG / Type : Câble USB vers UART Série TTL / Sortie : 3 fils étamés (RX, TX, GND) / Longueur : ~1,8 m / Débit max : 3 Mbps / État : 100 % Neuf.
