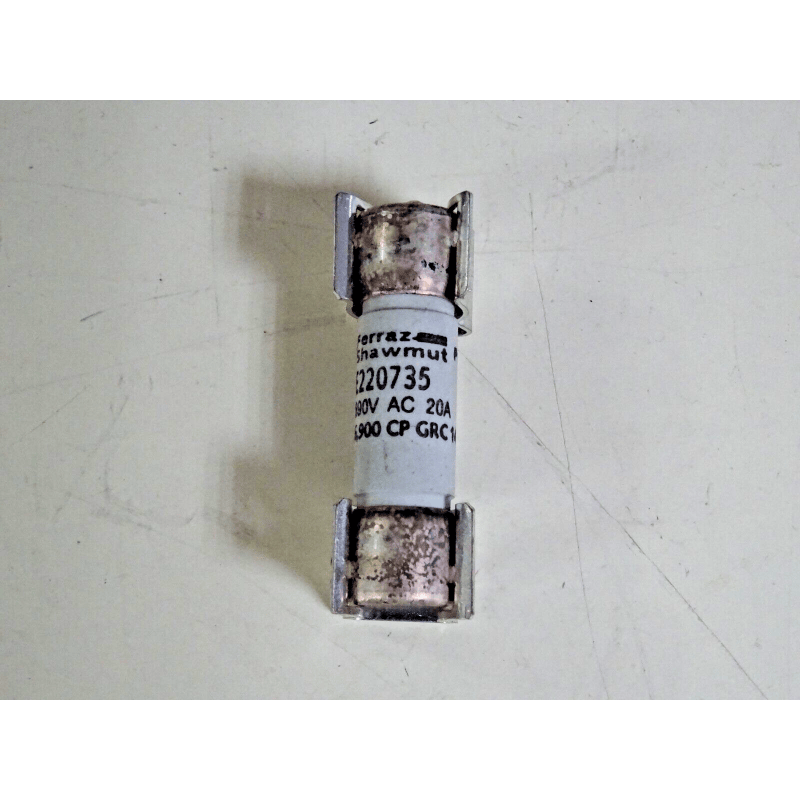

Cet ensemble de protection industrielle comprend une cartouche fusible ultra-rapide d'origine Ferraz Shawmut (groupe Mersen), gamme de référence Protistor, référence catalogue E220735 (FR14UR69V20T / Taille 14x51), accompagnée de son jeu de 2 pinces / clips métalliques porte-fusible adaptés au gabarit 14x51 mm.
Conçu pour la protection ultra-rapide des semi-conducteurs de puissance (diodes, thyristors, triacs, ponts redresseurs, modules IGBT), ce fusible cylindrique au format standard 14x51 mm (taille 14) intègre un corps en céramique haute performance à haut pouvoir de coupure (HPC) et des contacts en cuivre argenté. Classé en courbe aR (accompagnement semi-conducteurs / ultra-rapide) avec une très faible contrainte thermique (I²t), il est calibré à 20 Ampères (20 A) sous une tension assignée de 690 V AC (et jusqu'à 700 V AC / 500 V DC). Il assure une limitation d'énergie extrême et une coupure quasi instantanée en cas de court-circuit, évitant la destruction des semi-conducteurs sensibles. Matériel professionnel d'occasion contrôlé en atelier (Testé OK / continuité électrique validée).
Protection Spécifique Semi-conducteurs (Courbe aR) : Déclenchement ultra-rapide avec une énergie dissipée (I²t de coupure) extrêmement faible, seul moyen de préserver les jonctions silicium en cas de court-circuit interne.
Tension Élevée (690 V AC) & Haut Pouvoir de Coupure (200 kA) : Parfaitement dimensionné pour les réseaux triphasés industriels 400 V / 500 V / 690 V et les bus continus de puissance.
Kit Prêt à Monter : Livré avec ses deux pinces de contact élastiques pour une intégration directe sur châssis, plaque de montage ou platine électronique.
Fiabilité Mersen / Protistor : Gamme de renommée mondiale dans l'industrie lourde et l'électronique de puissance.
Applications Recommandées :
Variateurs & Commande Moteur : Protection de l'étage de puissance sur variateurs de fréquence (Schneider Altivar, ABB, Siemens Sinamics, Danfoss, Omron).
Onduleurs & Alimentations Secourues (UPS) : Protection des ponts d'onduleurs triphasés, redresseurs à thyristors et hacheurs de freinage.
Gradateurs & Chauffage Industriel : Protection des relais statiques et gradateurs de puissance à triacs/thyristors.
Conseils d'Atelier & Remplacement :
Mise en garde critique : Ne jamais remplacer un fusible aR (Protistor) par un modèle standard gG ou aM ; un fusible classique est trop lent et laissera les semi-conducteurs claquer avant de fondre.
S'utilise soit sur les pinces fournies, soit dans tout sectionneur porte-fusible modulaire 14x51 mm standard (Legrand, Schneider TeSys DF14, Mersen Modulostar).
Équivalences directes : Bussmann FWH-20A14F / FWX-20A14F, Littelfuse L60S020 / Série 14x51 aR, Siba 5012406.20 (14x51 20A UR).
Protection Semi-conducteurs & Puissance / Fabricant : Ferraz Shawmut (Mersen Protistor) / Réf : E220735 / Format : 14x51 mm / Courbe : aR (Ultra-rapide) / Calibre : 20 A / Tension : 690 V AC / Inclus : 2 pinces porte-fusible / Contrôle : Testé OK.
