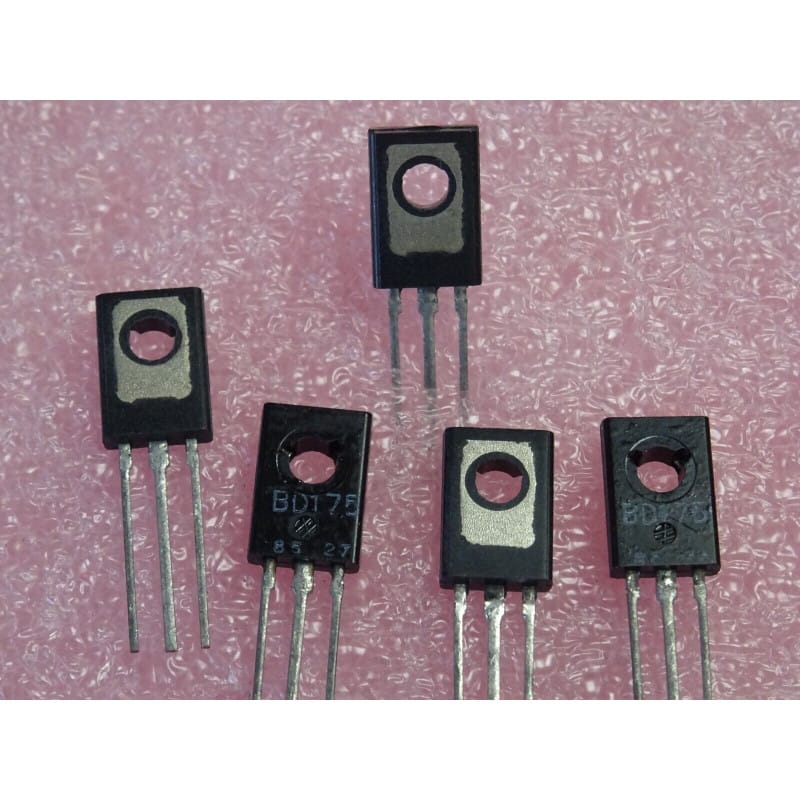

Lot de 5 Transistors Bipolaires NPN BD175 – Boîtier Plastique TO-126 (80 V – 3 A)

Lot de 5 Transistors Bipolaires NPN BD175 – Boîtier Plastique TO-126 (80 V – 3 A)

(0 avis)
5,00 € 5,00 € (Toutes taxes comprises)

Ajouter au panier
Prix sur devis

Lot de cinq transistors au silicium de type NPN de puissance moyenne (Silicon NPN Power Transistor), référence industrielle standard BD175. Conçu spécifiquement pour les étages de commande, les circuits d'amplification audio moyenne puissance et la commutation de charges intermédiaires. Encapsulé sous le boîtier plastique à languette métallique de fixation TO-126 (permettant le montage sur un petit dissipateur thermique). Matériel à l'état neuf de stock d'origine (NOS).

CaractéristiqueSpécification
Type de MatérielTransistor bipolaire NPN silicium de puissance moyenne (NPN Power BJT)
Technologie de Semi-conducteurSilicium (Si) – structure planaire épitaxiale
Référence ConstructeurBD175 (Standard JEDEC / Européen)
Format du BoîtierBoîtier plastique moulé à 3 broches TO-126 (SOT-32) avec semelle métallique
Tension Collecteur-Émetteur Max (Uce0 / Vceo)80 V
Tension Collecteur-Base Max (Vcbo)80 V
Courant de Collecteur Continu Max (Ic)3 A
Courant de Collecteur Impulsionnel (Icp)5 A
Puissance Dissipable Maximale (Pd / Ptot)12,5 W (à Tc = 25°C avec radiateur thermique adapté)
Gain en Courant Continu (hFE)Linéaire et stable (spécifié pour des courants de 0,1 A à 1 A)
Plage de Température de Jonction (Tj)-65°C à +150°C
ConditionnementLot de 5 pièces
État du Matériel100 % neuf de stock ancien (NOS - New Old Stock), boîtiers propres et broches d'une propreté immaculée sans oxydation
Usage & ApplicationsÉtages pilotes audio, amplificateurs de moyenne puissance, régulateurs de tension, circuits de commande et maintenance d'équipements électroniques

Points Forts & Spécificités Techniques

  • Format Compact TO-126 : Offre un excellent compromis entre encombrement réduit et capacité de dissipation thermique, idéal pour les cartes à densité moyenne.

  • Robustesse en Commutation : Capable d'encaisser un courant continu de 3 ampères, il constitue une pièce de remplacement universelle de choix pour de nombreux schémas industriels ou grand public.

  • Languette Métallique Arrière : Permet une fixation mécanique aisée par vis sur un dissipateur en aluminium (prévoir une isolation par mica ou pad thermique si le radiateur est relié au potentiel de collecteur).

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé TO-126 (Composant vu de face, face plane marquée vers soi, broches orientées vers le bas) :

    • Broche 1 (gauche) : Émetteur (E)

    • Broche 2 (centre) : Collecteur (C) (relié électriquement à la languette métallique arrière)

    • Broche 3 (droite) : Base (B)

      (Rappel d'atelier : l'ordre E-C-B est le standard classique des boîtiers TO-126, mais une vérification systématique au testeur de composants reste de mise).

  2. Contrôle Électronique au Multimètre (Mode Diode) :

    • Transistor de polarité NPN : placer la touche rouge (+) sur la Base et la touche noire (-) successivement sur le Collecteur (broche centrale) puis sur l'Émetteur (broche gauche). L'appareil doit indiquer une chute de tension directe normale comprise entre 0,50 V et 0,70 V. En inversant les touches (touche noire sur la Base), le blocage doit être absolu (OL).

Composants Électroniques Actifs / Transistor NPN SILICIUM de puissance BD175 boîtier TO-126 neuf.
