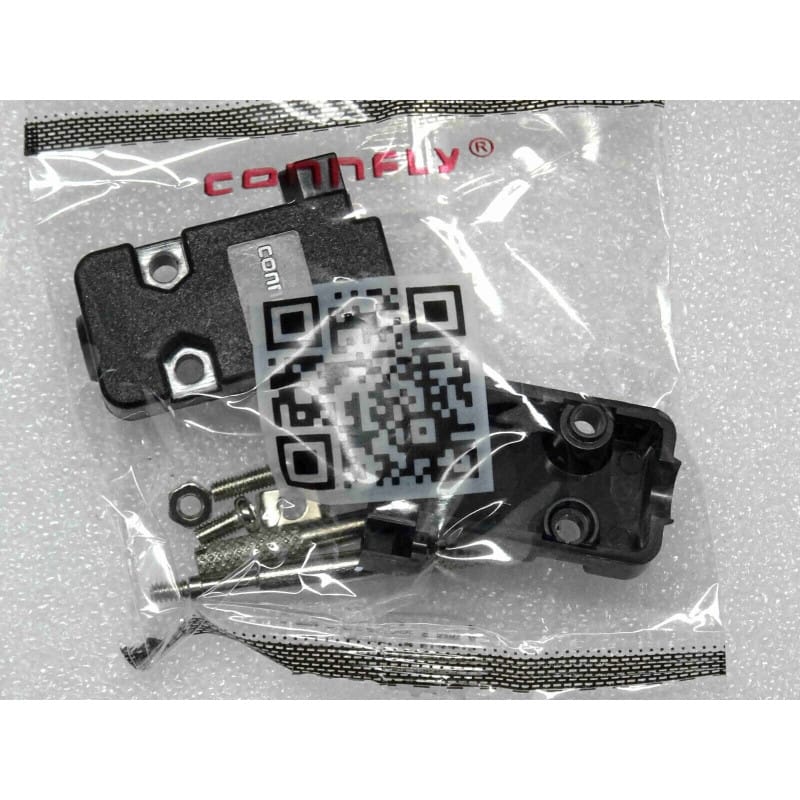

Lot de 5 capots plastiques d'assemblage à vis de marque Connfly (Références d'identification : CF20G186 / 4500204632 / DSC-309-B / DS1037-09).
Spécialement conçus pour assurer la protection mécanique, l'isolation électrique et la rétention de câble des fiches/embases Sub-D 9 broches (DB9 / DE-9) et Sub-D Haute Densité 15 broches (HD15 / VGA) à souder ou à sertir.
Chaque capot est livré en kit complet comprenant ses deux coquilles isolantes en plastique résistant, un serre-câble métallique anti-traction avec vis de serrage, ainsi que les deux vis de verrouillage latéral long moletées (filetage standard UNC 4-40) permettant un verrouillage et déverrouillage manuel rapide sur l'équipement hôte. Matériel neuf sous sachet d'atelier.
Lot de 5 Capots Plastiques d'Assemblage / Marque Connfly / Réf. CF20G186 - 4500204632 - DSC-309-B (Série DS1037-09) / Compatibilité : Fiches DB9 (Sub-D 9 Pins RS-232/RS-485) & HD15 (VGA High Density 15 Pins) / Sortie de Câble Droit / Vis de Verrouillage Longues à Pas UNC 4-40 Incluses / Serre-Câble Anti-Traction Métallique / Boîtier ABS / Neuf. Accessoires de câblage série, vidéo et d'automatisme indispensables pour la finition et la protection des cordons sur mesure.
Quantité : Lot de 5 capots complets.
Marque / Fabricant : Connfly Electronic (Spécialiste de la connectique industrielle et Sub-D).
Références / Equivalences : CF20G186 / 4500204632 / DSC-309-B / DS1037-09.
Compatibilité des Connecteurs (Taille d'Armature E) :
Sub-D 9 Broches (DB9 / DE-9) : Ports série RS-232, RS-422, RS-485, bus CAN, liaisons séries d'automates.
Sub-D HD 15 Broches (HD15 / DE-15) : Connecteurs vidéo VGA / SVGA haute densité (3 rangées de 5 pins).
Orientation / Sortie de Câble : Sortie droite avec passe-câble souple ou réducteur.
Système de Verrouillage Châssis : Vis moletées longues (Jack-screws) au pas fileté standard UNC 4-40 (serrage à la main ou au tournevis).
Anti-Traction Interne : Bride / étrier métallique de serrage à 2 vis pour maintenir fermement la gaine extérieure du câble.
Matériaux :
Coquilles : Thermoplastique ABS antichoc haute isolation.
Vis de Verrouillage : Acier nickelé.
État : Neuf sous conditionnement d'origine.
Compatibilité Mechanique DB9 vs HD15 :
Bien que le connecteur HD15 (VGA) comporte 15 broches et le DB9 seulement 9 broches, leurs armatures métalliques extérieures (Shell Size E) sont rigoureusement de la même taille. Ce capot Connfly s'adapte donc indifféremment sur l'un ou l'autre format.
Conseils de Câblage & Montage en Atelier :
Enfiler le passe-câble souple en caoutchouc sur le câble avant de dénuder et de souder les fils sur les broches du connecteur Sub-D.
Ajuster l'étrier de serrage métallique interne sur la gaine du câble : c'est lui qui doit subir les efforts de traction mécanique pour éviter d'arracher les soudures sur les fiches.
Insérer les deux vis moletées UNC 4-40 dans leurs logements latéraux avant de refermer les deux coquilles du capot ABS.
Assembler et visser les deux moitiés du capot à l'aide des vis de boîtier fournies en veillant à ne pas pincer les conducteurs internes.
