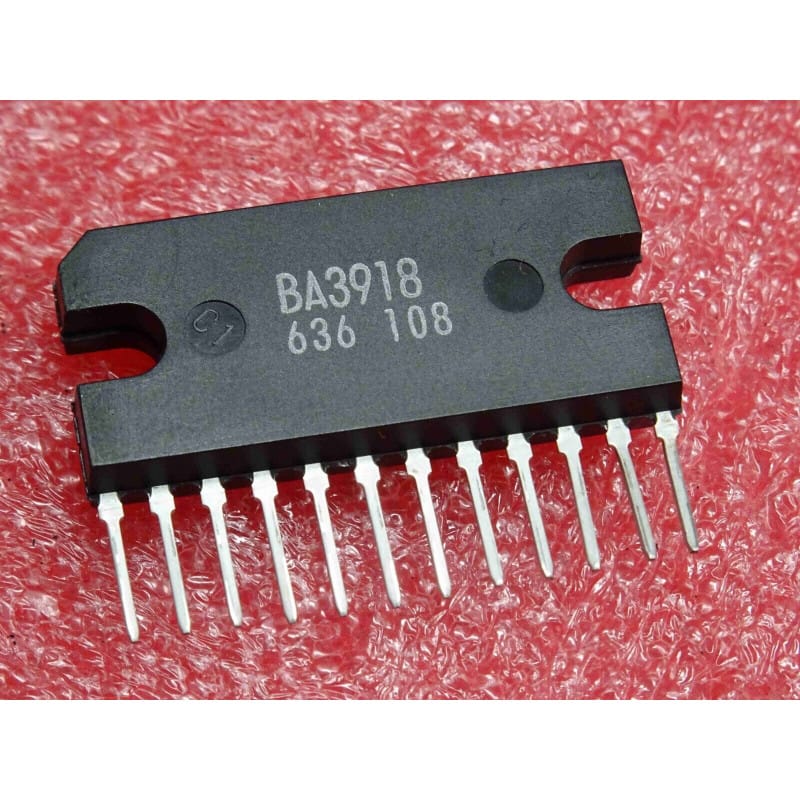

Le BA3918 (souvent écrit ci BA 3918 ou ic BA3918) est un circuit intégré d'alimentation système pour autoradios et équipements audio embarqués, fabriqué historiquement par Rohm Semiconductor.
Ce composant spécialisé est conçu pour gérer et réguler les différentes lignes d'alimentation (tension principale, commutation pour lecteur cassette/CD, afficheur et logique) à partir de la batterie d'un véhicule. Il intègre plusieurs régulateurs de tension et commutateurs électroniques de puissance dans un boîtier en ligne à languette métallique de type SIL-12 (Single In-line Package à 12 broches), facilitant son montage sur un dissipateur thermique.
Fabricant : Rohm Semiconductor.
Fonction : Régulateur et gestionnaire d'alimentation système pour autoradios (System Power Supply for Car Stereos).
Boîtier : SIL-12 (boîtier unilingue traversant à 12 broches avec languette de fixation pour radiateur).
Signification de la référence :
BA3918 : Référence standard de la gamme de circuits de gestion d'alimentation audio/automobile de Rohm.
Performances clés :
Régulations multiples : Fournit plusieurs tensions de sortie stabilisées et commutables (pour le microcontrôleur, la section tuner, la platine cassette/mécanisme et l'amplification).
Protections intégrées : Intègre généralement des protections thermiques et contre les courts-circuits pour faire face aux environnements automobiles sévères.
Repérage & Broches Clés (Boîtier SIL-12) :
Repérage : Les broches sont numérotées de 1 à 12 de gauche à droite (face marquée vers soi). La languette métallique centrale est généralement reliée à la masse (GND) ou au châssis pour la dissipation thermique.
Implantation : Ce circuit chauffe en fonctionnement normal en raison des chutes de tension linéaires ; il est toujours vissé sur un radiateur en aluminium.
Diagnostic Express (Absence d'allumage de l'autoradio, écran éteint ou platine muette) :
Symptômes Courants en Atelier :
L'autoradio ne s'allume pas du tout malgré la présence du 12V permanent : Coupure interne du circuit de commande ou mise en sécurité suite à un court-circuit sur une des sorties régulées.
Perte d'une tension spécifique (ex: alimentation de la logique ou de la mécanique) : Un des régulateurs internes du BA3918 est grillé.
Coupure thermique intempestive : Défaut de contact thermique ou pâte thermique sèche sur le radiateur.
Mesures sous tension (au multimètre) :
Contrôle de l'entrée : Vérifier la présence de la tension d'alimentation principale (provenant de la batterie / après contact) sur la broche d'entrée dédiée.
Contrôle des sorties : Mesurer les tensions sur les broches de sortie régulées pour identifier un éventuel écroulement ou une absence de tension.
Recommandations de Montage :
Gestion thermique : Ne jamais faire fonctionner ce circuit sans son radiateur ou sans appliquer de la pâte thermique fraîche lors du remontage sur le châssis métallique de l'autoradio.
Soudure : Assurer une reprise de soudure de qualité sur les 12 broches de forte section, souvent soumises à des contraintes mécaniques et thermiques.
