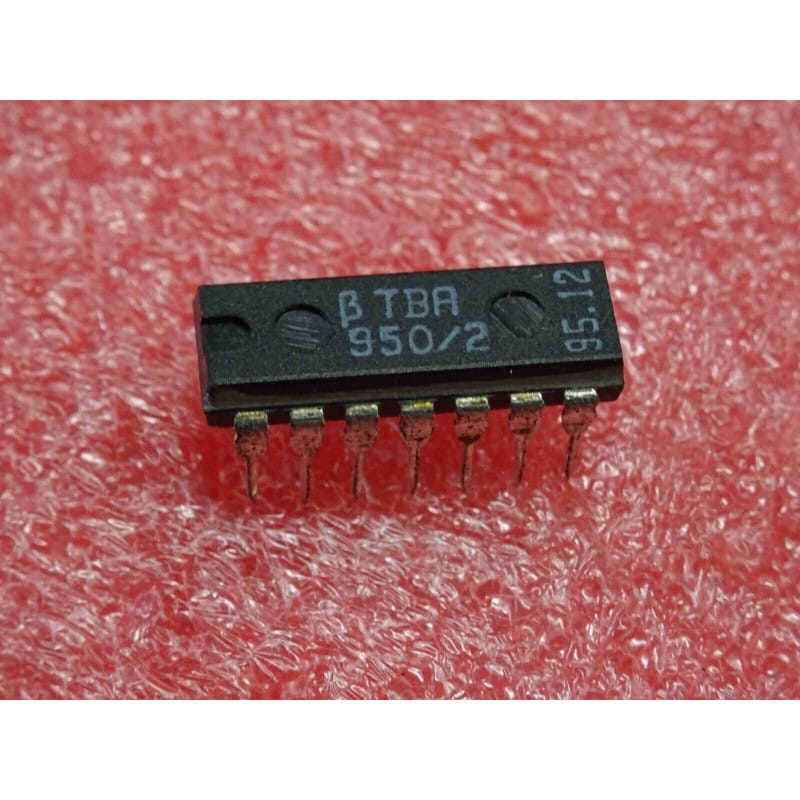

TBA950-2 - Circuit de Traitement du Signal TV (Boîtier DIP-14)

Le TBA950-2 (souvent écrit TBA 950 -2) est un circuit intégré linéaire spécialisé dans le traitement du signal pour récepteurs de télévision (TV Signal Processing Circuit), largement utilisé dans les châssis analogiques de l'ère classique. Il est logé dans un boîtier traversant à 14 broches de type DIP-14.

Caractéristiques Essentielles

• Fonction : Circuit de traitement du signal pour téléviseur (TV Signal Processing Circuit).

• Boîtier : DIP-14 (Plastic Dual In-line Package à 14 broches traversantes).

• Signification de la référence :

  • TBA950 : Référence de base du circuit intégré de la gamme européenne standard.

  • -2 / /2 : Suffixe désignant la version ou la déclinaison spécifique de fabrication (visible sur le marquage du composant).

• Performances clés :

  • Traitement vidéo / synchro : Conçu pour gérer des portions spécifiques du signal composite ou de la mise en forme des signaux au sein des téléviseurs analogiques.

Mémo Technique d'Atelier

• Repérage & Broches Clés (Boîtier DIP-14) :

  • Repérage : L'encoche en demi-cercle visible sur l'extrémité du boîtier indique la position de la broche 1.

  • Environnement : Veiller à la propreté du circuit imprimé et à la qualité du découplage des alimentations pour garantir la stabilité des étages de traitement du signal.

• Diagnostic Express (Défaut de traitement d'image, instabilité ou absence de signal) :

  • Symptômes Courants en Atelier :*

    1. Le signal vidéo est altéré, instable ou l'étage associé ne remplit plus sa fonction de traitement : Panne interne du circuit, défaut d'alimentation VCC ou coupure sur les composants périphériques de liaison.

    2. Chauffe anormale du boîtier : Court-circuit interne sur le rail d'alimentation principal.

  • Mesures sous tension (au multimètre / oscilloscope) :*

    1. Contrôle de l'alimentation : S'assurer de la présence et de la stabilité de la tension d'alimentation VCC sur les broches dédiées du circuit.

    2. Vérification des signaux : Observer à l'oscilloscope l'intégrité des signaux d'entrée et de sortie du circuit.

• Recommandations de Montage :

  • Support adapté : L'utilisation d'un support tulipe à 14 broches est vivement conseillée lors du remplacement de ce composant pour protéger le circuit imprimé des contraintes thermiques du fer à souder et faciliter la maintenance des cartes vintage.

  • Précautions ESD : Manipuler ce circuit intégré analogique en respectant les règles de base contre les décharges électrostatiques.
