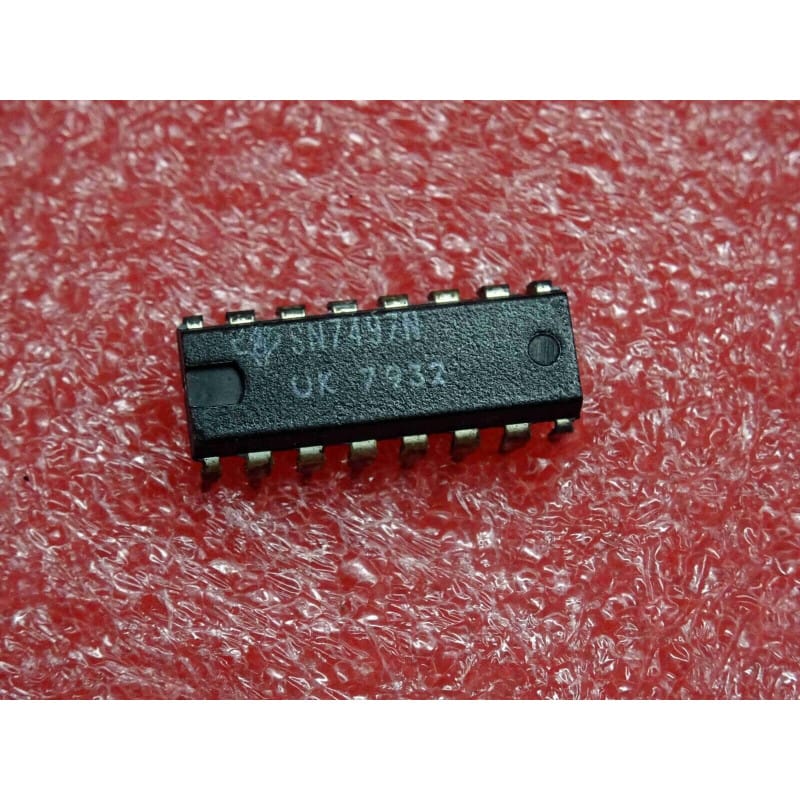

Le SN7497N (souvent écrit SN 7497 N) est un circuit intégré logique de la famille TTL standard, fabriqué historiquement par Texas Instruments (TI).
Ce composant spécialisé est un multiplicateur de taux binaire synchrone à 6 bits (Synchronous 6-Bit Binary Rate Multiplier). Il est conçu pour générer une fréquence de sortie proportionnelle au produit d'une fréquence d'horloge d'entrée et d'un nombre binaire de 6 bits appliqué sur ses entrées de commande, trouvant son utilité dans les générateurs de fonctions, les multiplicateurs/diviseurs numériques et les systèmes de contrôle de vitesse ou de position de l'ère analogique/numérique classique. Il est logé dans un boîtier traversant de type DIP.
Fabricant : Texas Instruments (TI).
Fonction : Multiplicateur de taux binaire synchrone 6 bits (Synchronous 6-Bit Binary Rate Multiplier).
Boîtier : Boîtier plastique DIP traversant multi-broches.
Signification de la référence :
SN7497 : Référence de base du circuit logique de la série 74xx.
N : Suffixe désignant le boîtier plastique DIP (Plastic Dual In-line Package).
Performances clés :
Traitement synchrone : Permet de délivrer un train d'impulsions en sortie dont la fréquence est une fraction précise (définie par l'entrée binaire) de la fréquence d'horloge d'entrée.
Compatibilité TTL : S'interfaxe directement avec les composants logiques standard de la famille 74xx.
Repérage & Broches Clés :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1.
Environnement : Veiller à un découplage rigoureux de l'alimentation (+5V) à proximité immédiate du circuit pour éviter les faux déclenchements dus aux bruits de commutation sur les lignes d'horloge rapide.
Diagnostic Express (Défaut de calcul, absence de signal en sortie ou blocage logique) :
Symptômes Courants en Atelier :
Le signal d'horloge ne subit plus la mise à l'échelle escomptée ou la sortie reste figée (niveau haut ou bas permanent malgré la variation des entrées binaires) : Claquage interne du circuit logique, défaut d'alimentation VCC ou problème sur le signal d'horloge amont.
Chauffe anormale du boîtier : Court-circuit interne sur le rail d'alimentation principal.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : S'assurer de la présence et de la stabilité de la tension d'alimentation VCC (+5V) sur les broches dédiées du circuit.
Vérification des signaux : Observer à l'oscilloscope le train d'impulsions sur l'horloge d'entrée et valider l'apparition du signal modulé en sortie en fonction des états logiques appliqués sur les broches de commande.
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe adapté est vivement conseillée lors du remplacement de ce composant pour protéger le circuit imprimé des contraintes thermiques du fer à souder et faciliter la maintenance des cartes vintage.
Précautions ESD : Manipuler ce circuit intégré logique en respectant les règles de protection contre les décharges électrostatiques.
